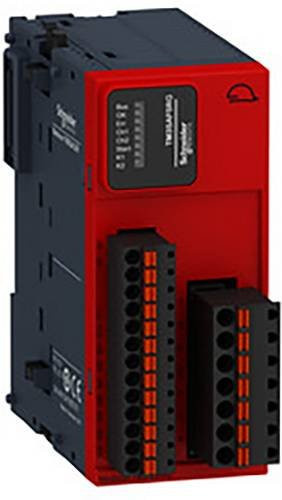

Das Sicherheitsmodul Modicon TM3 von Schneider Electric bietet eine hochperformante Lösung zur Erweiterung deiner SPS-Steuerungen. Es wurde speziell für die Modicon M221, M241, M251 und M262 entwickelt, um die funktionale Sicherheit in automatisierten Systemen maßgeblich zu erhöhen. Durch die Verwendung des Modicon TM3 Buskopplers lässt sich das Modul zudem flexibel mit Steuerungen von Drittanbietern kompatibel gestalten.

Die technische Ausstattung des Moduls umfasst 2 digitale Sicherheitseingänge (24VDC, 100mA) sowie 3 parallele digitale Sicherheitsausgänge. Diese Konfiguration ermöglicht den sicheren Anschluss von Not-Halt-Einrichtungen nach EN/IEC 60204-1 und EN/ISO 13850 sowie von Schaltern in Schutzeinrichtungen gemäß EN/ISO 14119. Ein entscheidender Vorteil ist die Unabhängigkeit des Systems: Sicherheitsrelevante Funktionen werden ausschließlich vom Modul selbst verwaltet, was die Zuverlässigkeit deiner Anlage steigert. Das Modul erreicht ein maximales Sicherheitsniveau von PLe / Kategorie 4 nach EN/ISO 13849-1 sowie SIL CL3 gemäß EN/IEC 62061.

Die digitalen Ausgänge sind als Relais (24VDC / 230VAC, 6A) ausgeführt, wobei die Relaiszustände direkt über den TM3-Rückwandbus ausgelesen werden können. Für eine einfache Installation sorgt die Anbindung über abnehmbare Federzugklemmleisten. Das Modul ist für den Betrieb in einem Temperaturbereich von -10°C bis +55°C ausgelegt und lässt sich mühelos auf einer 35mm DIN-Hutschiene oder mittels optionalem Halter direkt auf der Schalttafel montieren. Die Konfiguration erfolgt unkompliziert über die Software EcoStruxure Machine Expert oder den Standalone Konfigurator.
