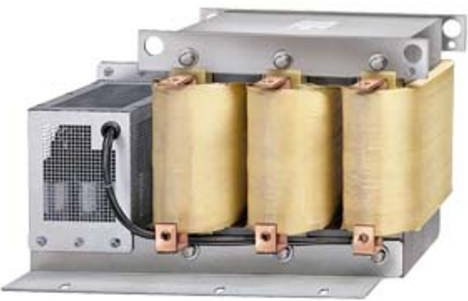

Der SINAMICS Sinusfilter von Siemens bietet eine hocheffiziente Lösung zur Optimierung deines Antriebssystems. Speziell konzipiert für das Power Module PM 250 des modularen Frequenzumrichters SINAMICS G120, dient dieser elektrische Filter dazu, die Spannungssteilheit sowie die Spitzenspannungen an der Motorwicklung gezielt zu begrenzen. Durch diese technische Eigenschaft wird die Belastung der Motorwicklung auf ein Niveau reduziert, das nahezu dem eines direkten Netzbetriebs entspricht.

Ein wesentlicher Vorteil dieser Komponente ist die Flexibilität bei der Installation. Ähnlich einer Ausgangsdrossel ermöglicht der Sinusfilter den sicheren Anschluss von größeren Motorleitungslängen, ohne die Systemintegrität zu gefährden. Zudem werden die Lagerströme im Motor deutlich reduziert. Dies erlaubt es dir, herkömmliche Standardmotoren mit Standardisolierung und ohne spezielle isolierte Lager an dein SINAMICS-System anzuschließen, was die Betriebskosten und die Komplexität der Hardware minimiert.

Neben der mechanischen Schonung der Motorkomponenten trägt der Filter auch zur Verbesserung der elektromagnetischen Verträglichkeit (EMV) bei. Die sehr geringen Spannungssteilheiten auf der Motorleitung sorgen für ein saubereres elektrisches Umfeld. Der Filter ist für einen dreiphasigen Spannungsbereich von 380 V bis 480 V ausgelegt und unterstützt eine Stromstärke von 92,0 A. Mit seiner robusten Bauweise in den Baugrößen FSC bis FSF stellt er eine zuverlässige Ergänzung für deine industrielle Antriebstechnik dar.
