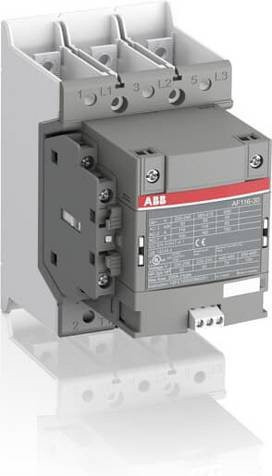

Der ABB Schütz AF146-30-11-33 ist eine leistungsstarke Komponente für die professionelle Steuerung von elektrischen Lasten. Dieser hochwertige Schütz wurde speziell für den Einsatz in anspruchsvollen industriellen Anwendungen entwickelt und bietet durch seine vielseitige Bauweise eine zuverlässige Funktionalität. Dank der flexiblen AC/DC-Betätigung lässt sich das Gerät optimal an unterschiedliche Stromnetze anpassen, da die Bemessungssteuerspeisespannung einen Bereich von 100 bis 250 V sowohl bei Wechselstrom als auch bei Gleichstrom abdeckt.

In puncto Leistung überzeugt das Modell durch eine hohe Kapazität. Mit einem Bemessungsbetriebsstrom von 146 A bei AC-3 (400 V) und einer Bemessungsbetriebsleistung von 75 kW ist dieser Schütz ideal für die effiziente Schaltung von Motoren und anderen schweren elektrischen Verbrauchern geeignet. Die drei Hauptkontakte sind als Schließer ausgeführt und lassen sich sicher über einen robusten Schraubanschluss im Hauptstromkreis installieren. Für eine präzise Überwachung und Steuerung der Schaltvorgänge stehen dir zudem integrierte Hilfskontakte zur Verfügung, die jeweils als einen Schließer und einen Öffner konfiguriert sind.

Das Gehäuse des Schützes ist in einem neutralen Grau gehalten und zeichnet sich durch eine kompakte Bauform aus, die eine effiziente Platznutzung im Schaltschrank ermöglicht. Die technischen Spezifikationen sind präzise auf maximale Betriebssicherheit ausgelegt, wobei eine maximale Betriebsspannung von 1000 V erreicht wird. Die Abmessungen des Geräts sind wie folgt definiert:
Breite: 90 mm, Tiefe: 142,5 mm, Höhe: 150 mm.
