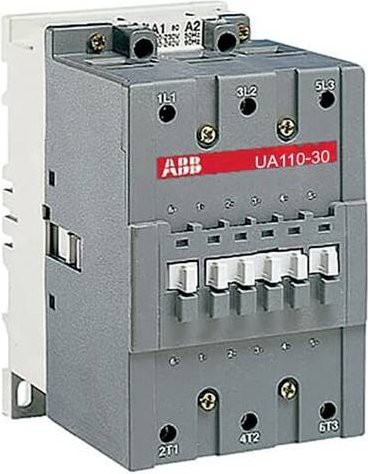

Die 3-poligen Schütze der Baureihe UA110...RA von ABB bieten eine hochspezialisierte Lösung für anspruchsvolle Anwendungen in der Kondensatorschaltung. Diese Schütze sind gezielt für Anlagen konzipiert, bei denen der Spitzenstrom das Hundertfache des Nenn-Effektivstroms überschreiten kann. Durch die robuste Blockbauweise und die graue Farbgebung fügen sie sich technisch effizient in professionelle elektrische Steuerungen ein.

Ein wesentliches Merkmal dieses Modells ist die integrierte Ausstattung mit Dämpfungswiderständen. Die Schütze werden komplett mit diesen Widerständen geliefert, sodass ein Einsatz ohne zusätzliche Induktivitäten möglich ist. Ein spezieller Frontblock ermöglicht die serielle Einfügung der drei Widerstände in den Stromkreis. Dies dient dazu, die kritische Stromspitze bei der Erregung der Kondensatorbank effektiv zu begrenzen und so die gesamte Anlage zu schützen.

Zusätzlich gewährleistet der intelligente Anschluss eine kontrollierte Vorladung der Kondensatoren. Dadurch wird auch die zweite Stromspitze beim Einschalten der Hauptpole minimiert, unabhängig von der Höhe der ursprünglichen Spitzenströme. Der Steuerstromkreis arbeitet mit wechselstrombetätigtem laminiertem Magnetkreis, was für eine präzise und zuverlässige Schaltleistung sorgt.

In puncto Langlebigkeit überzeugt das Produkt durch eine hohe elektrische Lebensdauer. Bei einer Spannung von Ue < 500 V erreicht der Kondensatorschütz bis zu 250.000 Schaltspiele, während bei Spannungen zwischen 500 V und 690 V eine Betriebssicherheit von 100.000 Schaltspielen garantiert ist. Damit stellt die UA110...RA eine extrem belastbare Komponente für die moderne Energiekompensation dar.
