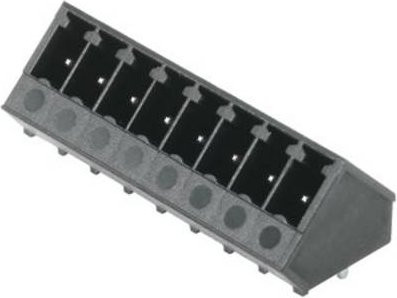

Die hochtemperaturfeste Stiftleiste der Serie SC-SMT von Weidmüller bietet dir eine erstklassige Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine besondere 135°-Abgangsrichtung aus. Dieser Winkel wird zwischen der Steckrichtung und dem Lötpin definiert und ermöglicht eine schräge Abgangsrichtung von 45° zur Leiterplatte, was dir eine deutlich größere Gestaltungsfreiheit beim Baugruppen- und Gerätedesign eröffnet.

Durch die seitlich geschlossene Bauweise und die Möglichkeit einer parallelen Anordnung mehrerer Stiftleisten zu einem Steckerfeld erreichst du eine besonders hohe Packungsdichte. Dies ist ideal für kompakte Anwendungen, bei denen es auf jeden Millimeter ankommt. Der Steckverbinder ist für den Reflow-Lötanschluss optimiert und verfügt über eine verzinnte Oberfläche, die eine zuverlässige Verbindung gewährleistet. Mit einer Polzahl von 15 und einem Raster von 3,81 mm ist dieses Bauteil zudem layoutkompatibel zu gängigen Steckverbindern, was die Integration in bestehende Systeme erheblich erleichtert.

Das Gehäusedesign in Schwarz ist funktional und robust konzipiert. Mit technischen Spezifikationen wie einer Spannung von 320 V (IEC) bzw. 300 V (UL) und einer Stromstärke von bis zu 17,5 A (IEC) bzw. 10 A (UL) setzt dieser elektronische Steckverbinder Maßstäbe in Sachen Leistung und Sicherheit. Die präzise gefertigte Lötstiftlänge von 3,2 mm sorgt für eine stabile Montage auf deiner Leiterplatte und macht diesen Weidmüller Steckverbinder zu einer verlässlichen Komponente für deine professionellen Projekte.
