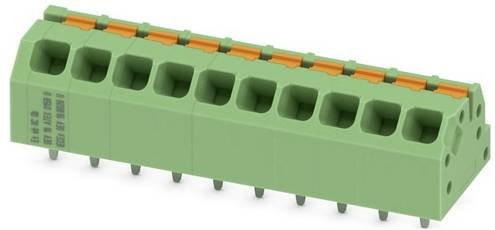

Die hochwertige Leiterplattenklemme von Phoenix Contact bietet eine präzise und zuverlässige Lösung für Ihre anspruchsvollen elektrischen Verbindungen auf Leiterplatten. Diese Komponente aus der Artikelfamilie SPTAF 1/..-IL-EX zeichnet sich durch eine effiziente Bauweise aus und ist speziell für Anwendungen konzipiert, bei denen Platzersparnis und hohe Funktionalität Hand in Hand gehen müssen.

Durch den innovativen Push-in-Federanschluss ermöglicht die Klemme eine schnelle und werkzeuglose Verdrahtung, was den Montageprozess erheblich beschleunigt. Mit einem Nennstrom von 16 A und einem Nennquerschnitt von 1,5 mm² ist das Bauteil optimal für die sichere Übertragung elektrischer Signale ausgelegt. Das lineare Pinning und die Anschlussrichtung der Leiter zur Platine in einem 45°-Winkel sorgen für eine strukturierte und ordentliche Kabelführung innerhalb Ihrer Elektronikmodule.

Das Design der Klemme ist in einem funktionalen Grün gehalten, was die Identifikation der Anschlüsse im Schaltplan erleichtert. Mit einem Rastermaß von 3,5 mm und einer Polzahl von 10 pro Reihe lässt sich die Komponente ideal in dichte Schaltungsdesigns integrieren. Die Montage erfolgt unkompliziert über das Wellenlöten, wobei die Pinlänge von 2,6 mm eine stabile Verbindung mit der Platine garantiert. Diese elektrische Verbindungslösung ist somit ein unverzichtbares Element für professionelle Leiterplattenmontagen.
