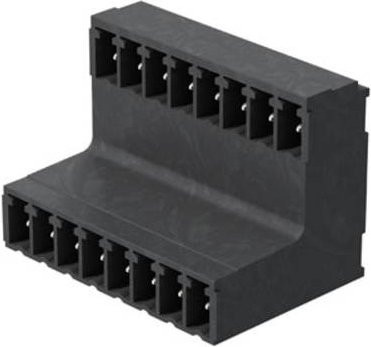

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenmontage. Durch das intelligente Design ermöglicht dieser Steckverbinder den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der Konstruktion in zwei versetzten Ebenen ist ein freier Zugang zu jeder Reihe jederzeit gewährleistet, was die Handhabung und Wartung erheblich erleichtert.

Dieser spezielle Leiterplattensteckverbinder ist für den Reflow-Lötprozess optimiert und zeichnet sich durch eine hohe thermische Beständigkeit aus. Mit einer Polzahl von 20 und einem Rastermaß von 3,81 mm ist das Bauteil layoutkompatibel zu gängigen Steckverbindern. Die schwarze Ausführung und die seitliche Schließung sorgen für eine strukturierte und sichere Verbindung in technischen Anwendungen. Die 90°-Abgangsrichtung ermöglicht zudem eine liegende Montage, die ideal für kompakte Gehäusekonstruktionen ist.

Für maximale Zuverlässigkeit ist die Stiftleiste verzinnt und verfügt über eine Lötstiftlänge von 1,5 mm. Die technische Leistungsfähigkeit zeigt sich in der Spannungsfestigkeit von bis zu 320 V (IEC) sowie einer Strombelastbarkeit von 17,5 A (IEC). Um eine fehlerfreie Bestückung zu unterstützen, bietet das Bauteil integrierten Platz für Beschriftungen und Kodierungen. So stellst du sicher, dass deine elektronischen Komponenten präzise und sicher miteinander verbunden sind.
