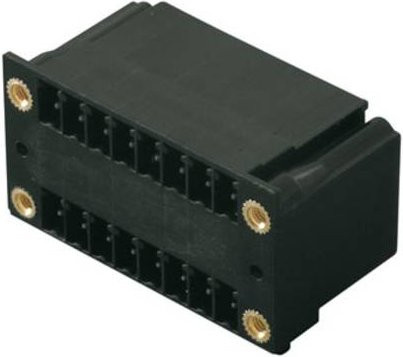

Die hochwertige SCD-THR Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Durch das intelligente Design ermöglicht die Komponente den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf der Leiterplatte spart und die Montage in nur einem Arbeitsgang optimiert.

Die technische Konstruktion überzeugt durch eine Abgangsrichtung von 90°, wodurch die Anschlüsse liegend angeordnet sind. Dies ermöglicht einen frontplattenschlüssigen Zugang und sorgt für eine strukturierte Anordnung der Komponenten. Mit einem Rastermaß von 3,81 mm ist dieser Steckverbinder zudem layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung der Stiftleiste mit 4 Polen wirkt professionell und fügt sich nahtlos in moderne Schaltungsdesigns ein.

Für maximale Zuverlässigkeit im Betrieb ist der Steckverbinder verzinnt und für elektrische Belastungen ausgelegt. Er bietet eine Spannungsfestigkeit von bis zu 320 V (IEC) bzw. 300 V (UL) und unterstützt Stromstärken von 17,5 A (IEC) bis zu 10 A (UL). Ein praktisches Detail ist der integrierte Platz für Beschriftungen und Kodierung, der eine eindeutige Identifizierung der Anschlüsse erleichtert. Mit einer Lötstiftlänge von 3,2 mm garantiert die SCD-THR eine präzise und stabile Verbindung während der Bestückung.
