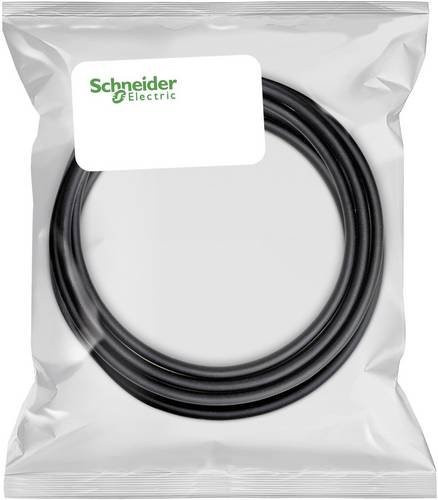

Das hochwertige Hybridkabel von Schneider Electric bietet eine spezialisierte Lösung für die präzise motion-basierte Automatisierung innerhalb von PacDrive 3 Systemen. Dieses technische Verbindungselement wurde gezielt für den effizienten Anschluss von SH3 Servomotoren mit OMC (One-Motor-Cable) an die leistungsstarken Lexium 62 Servoantriebe entwickelt. Durch die intelligente Kombination verschiedener Leitungsfunktionen ermöglicht es eine nahtlose Integration in komplexe Steuerungsarchitekturen.

Die technische Beschaffenheit des Kabels ist auf maximale Zuverlässigkeit ausgelegt. Mit einem strukturierten Leitungsquerschnitt von 4x 2,5 mm², 2x 1,0 mm² und 2x AWG24 stellt das Kabel sicher, dass sowohl die Leistungsübertragung als auch die Signalintegrität optimal gewährleistet sind. Ein besonderes Merkmal ist die integrierte Ansteuerung für die Haltebremse, die durch dedizierte Adern direkt unterstützt wird. Dies reduziert den Installationsaufwand erheblich, da keine separaten Leitungen für die Bremsfunktion verlegt werden müssen.

Für die praktische Anwendung verfügt das Kabel über eine präzise Konfiguration der Anschlüsse: Am SH3-Servomotor findet ein robuster M23-Stecker Verwendung, während der Anschluss am LXM62 Servoantrieb über einen standardisierten RJ45-Stecker sowie frei verfügbare Kabelenden erfolgt. In der Farbe Schwarz gehalten, überzeugt dieses Hybridkabel durch seine Funktionalität und die beachtliche Leitungslänge von 50 m, was dir große Flexibilität bei der Positionierung deiner Komponenten in der Automatisierungstechnik bietet.
