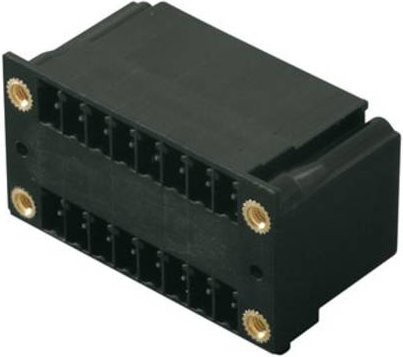

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Elektronikkomponenten. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Durch das intelligente Design ermöglicht die Komponente den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Leiterplatte spart und die Montage in nur einem Arbeitsgang optimiert.

Mit einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und lässt sich nahtlos in bestehende Architekturen integrieren. Die schwarze Ausführung und die verzinnten Anschlüsse sorgen nicht nur für eine optische Einheitlichkeit, sondern auch für eine zuverlässige elektrische Verbindung. Dank der 90° Abgangsrichtung (liegend) und der Anordnung der Anschlüsse in einer Ebene ist ein frontplattenschlüssiger Zugang gewährleistet, was die spätere Handhabung und Wartung erheblich erleichtert.

Die technische Robustheit zeigt sich in den spezifizierten Leistungsdaten: Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Mit einer Polzahl von 18 und einer Lötstiftlänge von 3,2 mm bietet die SCD-THR Serie maximale Präzision bei der Installation. Zudem ist die Komponente so konzipiert, dass ausreichend Platz für eine individuelle Beschriftung und Kodierung vorhanden ist, um Fehler bei der Verdrahtung effektiv zu vermeiden.
