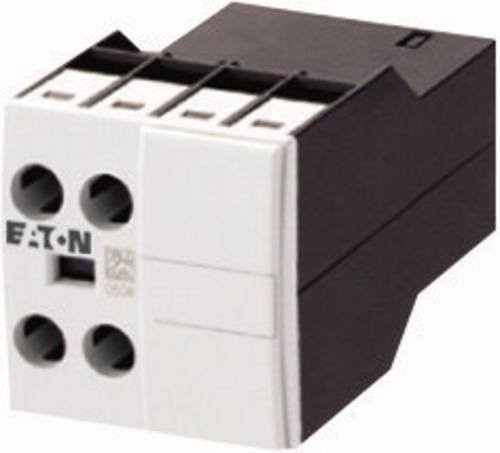

Mit dem Eaton Aufbau-Hilfsschalter sicherst du dir eine präzise und zuverlässige Rückmeldung über den aktuellen Schaltzustand deiner Schütze. Dieser hochwertige Hilfsschalterbaustein wurde speziell für Standardanwendungen entwickelt und bietet durch seine zwangsgeführten Kontakte ein Höchstmaß an Sicherheit in der elektrischen Steuerung. Die Konstruktion entspricht den strengen Normen nach IEC/EN 60947-5-1 Anhang L, was eine stabile Funktionalität in professionellen Schaltschränken garantiert.

Die technische Ausstattung des Modells umfasst eine 2-polige Kontaktbestückung, bestehend aus einem Schließer (S) und einem Öffner (Ö). Der integrierte Hilfsöffner kann dabei flexibel als Spiegelkontakt gemäß IEC/EN 60947-4-1 Anhang F eingesetzt werden. Dank der praktischen Schraubklemmen lässt sich die Anschlusstechnik effizient und sicher handhaben, während die Frontbefestigung eine unkomplizierte Montage direkt am Gerät ermöglicht. Mit einem Bemessungsbetriebsstrom von Ie=4 A bei AC-15 Spannungen im Bereich von 220 V bis 415 V ist dieser Baustein optimal auf die Anforderungen moderner Steuerungsanlagen abgestimmt.

Dieser vielseitige Aufbauhilfsschalter ist eine ideale Ergänzung für eine breite Palette an Schütz-Serien. Er ist kompatibel mit den Modellen DILM(C)7-10 bis DILM(C)32, DILM38-10 sowie den DILMP- und DILMF-Serien. Durch die nahtlose Integration in die bestehenden Systeme von Eaton optimierst du deine elektrische Installation und erhältst eine klare, verlässliche Statusmeldung über die Schaltvorgänge deiner Komponenten.
