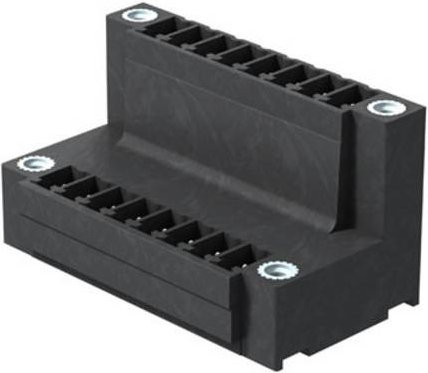

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und ermöglicht durch seine intelligente Bauweise die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Dank der versetzten Ebenen der Anschlüsse wird ein freier Zugang zu jeder Reihe gewährleistet, was die Montage und Wartung erheblich erleichtert.

Mit einer Polzahl von 30 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und lässt sich nahtlos in bestehende Designs integrieren. Die schwarze Ausführung der SCDV-THR Serie sorgt für eine klare optische Abgrenzung auf der Platine. Durch die 90 ° Abgangsrichtung (liegend) und die optimierte Geometrie eignet sich das Bauteil ideal für platzsparende Anwendungen, bei denen eine hohe Verbindungsdichte erforderlich ist.

Die technische Zuverlässigkeit wird durch die hochwertige, verzinnte Oberfläche und die robuste Konstruktion unterstrichen. Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Ein praktisches Detail für die industrielle Anwendung ist der integrierte Platz für Beschriftungen und Kodierung, wodurch eine fehlerfreie Zuordnung der Leitungen sichergestellt wird. Mit einer Lötstiftlänge von 3,2 mm bietet die Stiftleiste eine stabile und dauerhafte Verbindung für Ihre Leiterplattenkomponenten.
