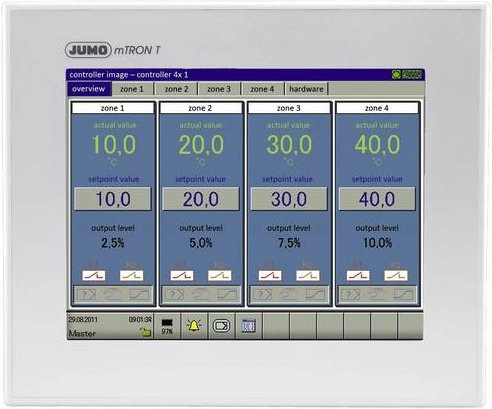

Das Multifunktionspanel der Marke Jumo stellt eine zentrale Komponente des mTRON T Systems dar und fungiert als leistungsstarke Mensch-Maschine-Schnittstelle für deine Prozesssteuerung. Durch die intuitive Bedienung ermöglicht dir dieses Panel einen geordneten Einblick in sämtliche Prozesszustände sowie die präzise Überwachung wichtiger Systemparameter. Der integrierte TFT-Farbbildschirm mit einer Diagonale von 8,4 Zoll (21,3 cm) bietet dank einer Auflösung von 640 x 480 Pixeln und einer LED-Hintergrundbeleuchtung eine klare und übersichtliche Messdatenvisualisierung.

Die Konfiguration und Parametrierung des Systems lassen sich direkt über den Touchscreen vornehmen, wodurch du Sollwerte, Chargentexte und Konfigurationsdaten mühelos eingeben oder anpassen kannst. Das Panel unterstützt die Darstellung von Reglerbildern und Prozessbildern des Programmeditors und ermöglicht durch die Echtzeit-Darstellung der über den Systembus übertragenen Prozessdaten eine lückenlose Kontrolle. Für eine effiziente Datenverarbeitung bietet das Gerät die Möglichkeit zur Archivierung und Auswertung mittels bewährter PC-Programme.

In technischer Hinsicht überzeugt das Modul durch eine vielseitige Konnektivität. Es verfügt über einen Ethernet-Anschluss (RJ45), einen Systembus In, einen Systembus Out sowie zwei USB-Host-Schnittstellen. Das Panel ist in einem funktionalen Grau gehalten und für eine Spannungsversorgung von DC 24 V ausgelegt. Um deine Flexibilität zu erhöhen, können optional zwei serielle Schnittstellen hinzugefügt werden, die den Anschluss von Modbus-Geräten, Barcode-Scannern oder Modems erlauben. Ein optionales Setup-Programm sorgt zudem für eine komfortable und schnelle Konfiguration des Geräts.
