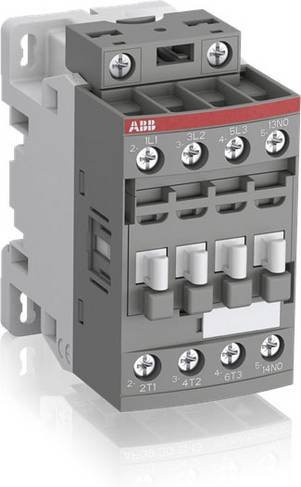

Der ABB Schütz AF16Z-30-10-22 ist eine leistungsstarke Komponente für die professionelle elektrische Steuerung und bietet höchste Zuverlässigkeit in anspruchsvollen Schaltschränken. Dieser hochwertige Schütz wurde speziell für die effiziente Schaltleistung entwickelt und zeichnet sich durch seine vielseitige Einsatzmöglichkeit aus. Dank der flexiblen AC/DC-Betätigung lässt sich das Gerät optimal in unterschiedliche Stromnetze integrieren.

In technischer Hinsicht überzeugt das Modell durch eine präzise Bemessungssteuerspeisespannung, die sowohl im AC-Bereich (48-130 V bei 50 Hz bzw. 48 V bei 60 Hz) als auch im DC-Bereich mit 48 V arbeitet. Mit drei Hauptkontakten als Schließer und einem zusätzlichen Hilfskontakt als Schließer ermöglicht dieser Schütz eine sichere Steuerung von Lasten. Die robuste Bauweise unterstützt eine Betriebsspannung von bis zu 690 V, was eine breite Anwendungssicherheit garantiert.

Die Leistungsfähigkeit des Geräts zeigt sich besonders bei der Bewältigung von Lasten: Der Bemessungsbetriebsstrom liegt bei AC-1 (400 V) bei 30 A und bei AC-3 (400 V) bei 18 A, was eine Betriebsleistung von 7,5 kW ermöglicht. Die Installation erfolgt unkompliziert über einen sicheren Schraubanschluss im Hauptstromkreis. Das Gerät ist in einem neutralen Grau gehalten und verfügt über kompakte Abmessungen für eine platzsparende Montage. Die Maße des Schützes betragen: Breite: 45 mm, Tiefe: 77 mm, Höhe: 86 mm.
