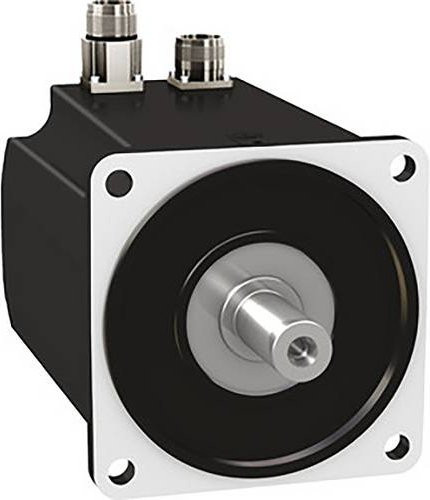

Der Servomotor BMH aus der bewährten Lexium 32-Serie von Schneider Electric stellt eine leistungsstarke Lösung für anspruchsvolle industrielle Anwendungen dar. Dieser dreiphasige AC-Servomotor zeichnet sich durch ein mittleres Rotorträgheitsmoment aus, wodurch er sich ideal für Prozesse mit hohen Lasten eignet. Dank einer fortschrittlichen Wicklungstechnologie bietet das Gerät eine extrem hohe Leistungsdichte in einer besonders kompakten Bauweise, was die Integration in eng begrenzte Maschinenkomponenten erleichtert.

In puncto Kraft setzt dieser Synchronmotor neue Maßstäbe: Er liefert ein nominelles Dauerstillstandsmoment von 22,5 Nm und kann ein beeindruckendes Spitzendrehmoment von bis zu 72 Nm erreichen. Je nach gewählter Versorgungsspannung erreicht der Motor eine Nenndrehzahl von bis zu 3000 U/min und eine spannungsabhängige Nennleistung von bis zu 4370 W. Für eine präzise Positionssteuerung ist ein hochwertiger Multiturn-Encoder integriert, der als SinCos Hiperface mit einer Auflösung von 16 Perioden pro Umdrehung arbeitet.

Die robuste Konstruktion des Motors ist für den harten Einsatz konzipiert. Das Gehäuse sowie das Wellenende sind nach der Schutzart IP65 zertifiziert, was einen zuverlässigen Schutz gegen Staub und Wasser bietet. Die technische Ausstattung umfasst zudem eine integrierte Haltebremse für zusätzliche Sicherheit bei Stillstand. Der elektrische Anschluss erfolgt unkompliziert über zwei M23-Steckverbinder in gerader Ausführung. Für eine optimale Abstimmung des Systems wird die Verwendung der passenden Servoverstärker der Lexium-Reihe LXM32 empfohlen.

Technische Details zur Montage: Der Motorflansch weist ein Maß von 140 mm auf, während die Antriebswelle einen Durchmesser von 24 mm besitzt. Das Wellenende ist mit einer Passfeder ausgestattet, um eine sichere Kraftübertragung zu gewährleisten.
