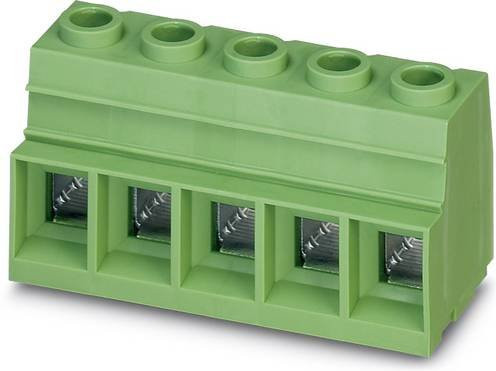

Die hochwertige Printklemme von Phoenix Contact bietet dir eine zuverlässige Lösung für anspruchsvolle elektrische Verbindungen auf Leiterplatten. Mit einer Polzahl von 5 ermöglicht dieses Bauteil eine effiziente Strukturierung deiner Schaltungen und sorgt für eine präzise Signal- oder Stromübertragung. Dank der klassischen grünen Farbe lässt sich die Komponente zudem optisch leicht in bestehende Systeme integrieren und innerhalb komplexer Verdrahtungen schnell identifizieren.

In puncto Leistungsfähigkeit überzeugt die Klemme durch einen beachtlichen Nennstrom von 125 A und eine Nennspannung von 1000 V. Diese technischen Spezifikationen machen sie zu einem idealen Partner für Anwendungen, die eine hohe Belastbarkeit und elektrische Sicherheit erfordern. Der integrierte Schraubanschluss gewährleistet dabei eine stabile und dauerhafte Verbindung der Leiter, während die Montage durch Löten für eine feste und vibrationsresistente Verankerung auf der Platine sorgt.

Für eine exakte Planung deiner Hardware ist das präzise Rastermaß von 15 mm entscheidend, welches eine nahtlose Einpassung in das Layout ermöglicht. Die Anschlussrichtung von 0° für Leiter und Platine sorgt für eine flache und platzsparende Bauweise. Bitte beachte bei der Installation der Leiterplattenmontage, dass die auftretenden Leiterzugkräfte durch Bolzen abgefangen werden sollten, die direkt am Gehäuse des Gerätes befestigt sind, um die mechanische Integrität der gesamten Konstruktion zu gewährleisten.
