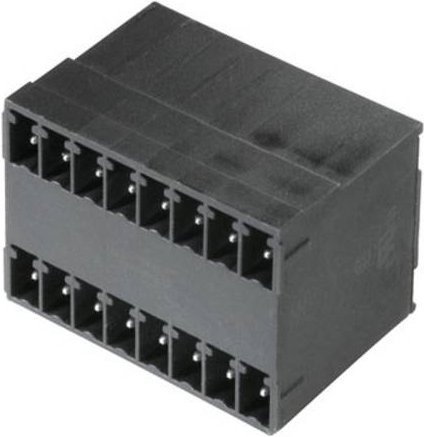

Die hochwertige Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Wellenlötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang. Durch das intelligente Design sparst du wertvollen Platz auf deiner Leiterplatte und optimierst gleichzeitig deine Produktionsabläufe.

Der Steckverbinder zeichnet sich durch eine praktische Abgangsrichtung von 90° aus, was eine liegende Montage ermöglicht. Dank der seitlich geschlossenen Bauweise und der Ausrichtung der Anschlüsse in einer Ebene ist ein frontplattenschlüssiger Zugang gewährleistet. Die schwarze Ausführung und die hochwertige verzinnte Oberfläche sorgen nicht nur für eine optische Einheitlichkeit, sondern unterstützen auch eine zuverlässige elektrische Verbindung. Mit einem Rastermaß von 3,81 mm ist dieses Bauteil zudem layout-kompatibel zu gängigen Steckverbindern auf dem Markt.

Für maximale Flexibilität und Fehlervermeidung bietet die Stiftleiste mit 24 Polen integrierte Möglichkeiten für die Beschriftung und Kodierung. Die technischen Spezifikationen unterstreichen die Robustheit des Produkts: Es ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Mit einer Lötstiftlänge von 3,2 mm und einem präzisen Lötanschluss ist dieser Weidmüller Steckverbinder die ideale Wahl für professionelle Anwendungen in der industriellen Elektronik.
