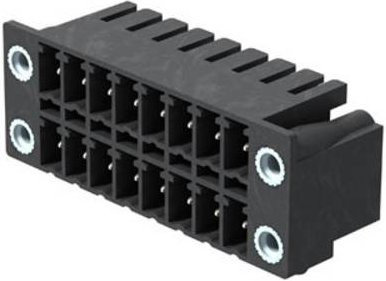

Mit dem Weidmüller Leiterplattensteckverbinder sicherst du dir eine hochpräzise Lösung für anspruchsvolle elektronische Anwendungen. Diese Stiftleiste wurde speziell für den effizienten Reflow-Lötprozess entwickelt und zeichnet sich durch ihre besonders flache Bauweise aus. Als hochtemperaturfeste Doppelstock-Stiftleiste vom Typ SCDN-THR ermöglicht das Bauteil eine optimale Integration in moderne Fertigungsverfahren.

Die technische Konfiguration umfasst eine Polzahl von 8 und ist in einem praktischen 90°-Winkel ausgeführt, was eine liegende Montage ermöglicht. Dank des Rastermaß von 3,81 mm ist dieser Steckverbinder layout-kompatibel zu gängigen Systemen und bietet eine hohe Flexibilität bei der Schaltungsgestaltung. Die schwarze Ausführung und die verzinnten Anschlüsse sorgen nicht nur für eine klare optische Abgrenzung, sondern garantieren auch eine exzellente Leitfähigkeit und Lötqualität.

Ein wesentlicher Vorteil dieser Komponente ist die Kompatibilität mit der flachen Buchsenleiste BCF 3.81 (PUSH IN). Durch die Anordnung der Anschlüsse in einer Ebene wird ein frontplattenschlüssiger Zugang ermöglicht, was die Montage und Wartung erheblich erleichtert. Zudem bietet das Design integrierten Platz für Beschriftungen und Kodierung, sodass du eine fehlerfreie Zuordnung der Verbindungen in komplexen Systemen gewährleisten kannst. Mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) ist dieser Leiterplattensteckverbinder eine robuste Wahl für deine Hardware-Projekte.
