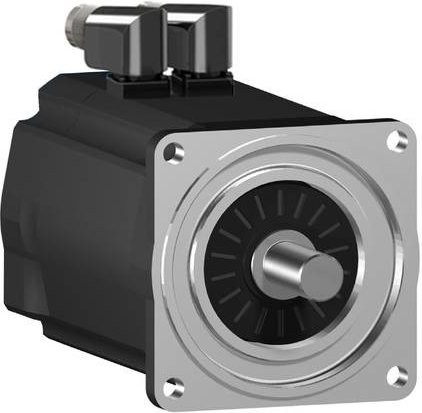

Der Lexium SH3 Servomotor von Schneider Electric bietet eine beeindruckende Leistungsfähigkeit für anspruchsvolle und dynamische Anwendungen in der Automatisierungstechnik. Durch das geringe Rotorträgheitsmoment ermöglicht dieser AC-Servomotor extrem schnelle Beschleunigungsphasen, was ihn zur idealen Wahl für Prozesse macht, die höchste Präzision und Agilität erfordern. Dank einer fortschrittlichen Wicklungstechnologie erreicht der Motor eine besonders hohe Leistungsdichte, obwohl er in einer kompakten Bauweise ausgeführt ist.

In puncto Kraft setzt dieser Synchronmotor neue Maßstäbe. Er verfügt über ein nominelles Dauerstillstandsmoment von 27,8 Nm und kann ein beachtliches Spitzendrehmoment von bis zu 90,2 Nm generieren. Je nach gewählter Versorgungsspannung erreicht der Motor eine Nenndrehzahl von bis zu 3600 U/min und eine spannungsabhängige Nennleistung von bis zu 3430 W. Für eine exakte Positionssteuerung ist ein hochwertiger Multiturn-Encoder integriert, der als SinCos Hiperface mit 128 Perioden pro Umdrehung arbeitet.

Die robuste Konstruktion sorgt für maximale Zuverlässigkeit im industriellen Einsatz. Während das Motorgehäuse nach der Schutzart IP65 geschützt ist, weist das Wellenende die Schutzart IP54 auf. Das Design umfasst eine integrierte Haltebremse sowie eine Antriebswelle mit einem Durchmesser von 24 mm, die mit einer Passfeder ausgestattet ist. Der elektrische Anschluss erfolgt unkompliziert über zwei M23-Steckverbinder, die um 90° gewinkelt und drehbar sind. Für eine optimale Systemintegration und Steuerung des Motors empfehlen sich die Servoverstärker der Lexium-Reihe Lexium 52 und Lexium 62.

Technische Details im Überblick:
Motorflansch: 140 mm
Wellen-Durchmesser: 24 mm
