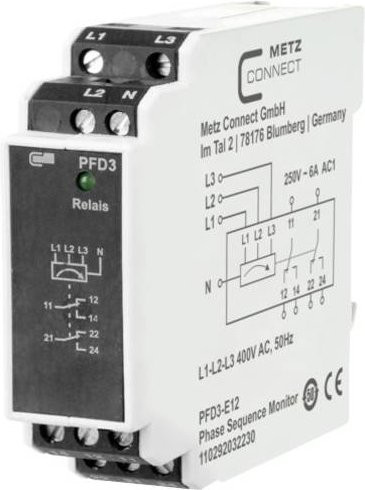

Das Überwachungsrelais von Metz Connect bietet eine zuverlässige Lösung zur Absicherung elektrischer Anlagen durch die präzise Kontrolle der Phasenfolge. Dieses technische Bauteil ist speziell darauf ausgelegt, den korrekten Drehsinn rechts (L1-L2-L3) sicherzustellen und gleichzeitig die einzelnen Phasenspannungen kontinuierlich auf einen möglichen Totalausfall zu prüfen. Durch diese Funktion schützt du empfindliche Maschinen und Motoren effektiv vor Schäden durch falsche Drehrichtungen oder Spannungsabfälle.

Die Installation erfolgt unkompliziert, indem die zu überwachenden Phasenspannungen direkt an die Klemmen L1-L2-L3 angeschlossen werden. Um die Steuerung zu realisieren, werden die Relaisausgangskontakte an den Klemmen 11, 14 oder 21, 24 vor die Erregerspule des Motor-Schaltschützes vorgeschaltet. Ein wesentlicher Vorteil dieses Phasenüberwachungsrelais ist, dass keine separate Versorgungsspannung für das Gerät benötigt wird, was die Komplexität in deinem Schaltschrank reduziert. Für eine vollständige Sicherheit muss das Gerät zudem mit N verbunden werden, um im Falle eines Nullleiterausfalls sofort reagieren zu können.

Die visuelle Kontrolle des Betriebszustands gelingt dir mühelos über die integrierte LED-Anzeige. Bei einer korrekten Phasenfolge leuchtet die grüne LED auf und signalisiert den sicheren Betrieb. Sobald jedoch ein Totalausfall einer Phase oder ein Fehler im System auftritt, fällt das Ausgangsrelais in seine Ruhelage zurück und die Anzeige erlischt. Mit dieser Kombination aus Funktionalität und klarer Statusanzeige in den Farben Grün und Weiß erhältst du ein hochprofessionelles Instrument für deine elektrische Überwachung.
