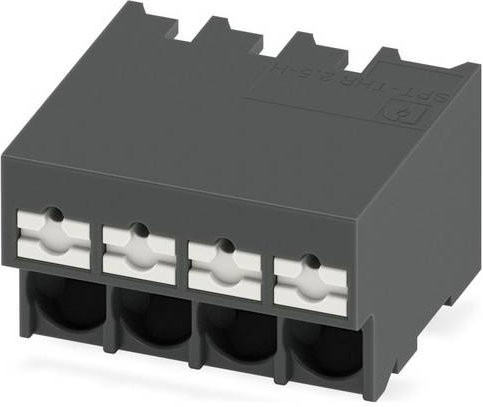

Die hochwertige Leiterplattenklemme von Phoenix Contact bietet eine präzise und zuverlässige Lösung für anspruchsvolle elektrische Verbindungen in der Elektronikfertigung. Diese Komponente aus der Artikelfamilie SPT 2,5/..-H-THR zeichnet sich durch eine exzellente Verarbeitungsqualität aus und ist speziell für die effiziente Bestückung konzipiert. Durch die schwarze Farbgebung fügt sich das Bauteil dezent in technische Schaltungen ein und ermöglicht eine klare visuelle Unterscheidung auf der Platine.

Ein wesentliches Merkmal dieses Produkts ist der moderne Push-in-Federanschluss, der eine schnelle und werkzeuglose Verdrahtung ermöglicht. Mit einem Nennstrom von 32 A und einer Bemessungsspannung von 400 V (III/2) ist die Klemme für leistungsstarke Anwendungen bestens gerüstet. Der Nennquerschnitt von 4 mm² gewährleistet dabei eine stabile Leitfähigkeit und eine sichere Übertragung der elektrischen Signale innerhalb deiner Schaltung.

Die technische Konstruktion umfasst eine Polzahl von 4 pro Reihe bei einer einzelnen Reihe, was eine kompakte und dennoch funktionale Anordnung erlaubt. Dank des linearen Pinning-Layouts und eines Rastermaßes von 5 mm lässt sich die Klemme optimal in das bestehende Design der Leiterplatte integrieren. Die Montage erfolgt unkompliziert über THR-Löten bzw. Wellenlöten, wobei die Anschlussrichtung der Leiter zur Platine bei 0 ° liegt. Mit einer Pinlänge von 2 mm bietet die Klemme zudem eine präzise Passform für professionelle Lötprozesse.
