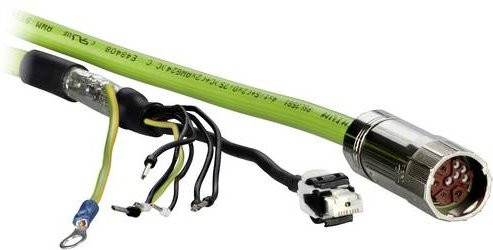

Das hochwertige Hybridkabel von Schneider Electric bietet eine spezialisierte Lösung für die präzise, motion-basierte Automatisierung innerhalb Ihres Systems. Es wurde gezielt für die Verbindung von SH3 Servomotoren mit der OMC-Technologie (One-Motor-Cable) und den leistungsstarken Lexium 62 Servoantrieben entwickelt. Durch diese optimierte Verbindung wird eine effiziente und zuverlässige Signalübertragung in anspruchsvollen industriellen Umgebungen gewährleistet.

Die technische Konstruktion dieses Automatisierungskabels zeichnet sich durch einen vielseitigen Leitungsquerschnitt aus, der die verschiedenen Anforderungen der Energie- und Datenübertragung abdeckt. Mit einer Kombination aus 4x 1,5 mm², 2x 0,75 mm² und 2x AWG24 ist das Kabel bestens gerüstet, um sowohl die Leistungsversorgung als auch die notwendigen Kommunikationssignale stabil zu übertragen. Ein besonderes Merkmal ist die integrierte Ansteuerung für die Haltebremse, die durch dedizierte Adern direkt unterstützt wird, was die Komplexität Ihrer Verkabelung erheblich reduziert.

Für eine einfache und sichere Installation verfügt das Kabel über spezifische Anschlusselemente. Am SH3-Servomotor wird das Kabel über einen robusten M17-Stecker angeschlossen, während die Verbindung zum LXM62 Servoantrieb über einen standardisierten RJ45-Stecker sowie frei liegende Kabelenden erfolgt. Mit einer Leitungslänge von 20 m bietet dieses Hybridkabel ausreichend Spielraum für flexible Montagepositionen in Ihrer Anlage und unterstützt so eine reibungslose Integration in Ihre PacDrive 3 Architektur.
