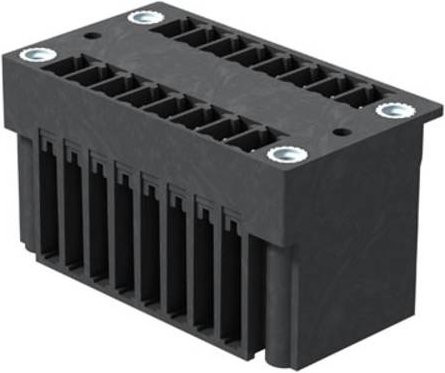

Mit dem Weidmüller Leiterplattensteckverbinder sicherst du dir eine hochperformante Lösung für anspruchsvolle elektronische Anwendungen. Diese Doppelstock-Stiftleiste der Serie SCD-THR wurde speziell für den effizienten Reflow-Lötprozess entwickelt und zeichnet sich durch ihre hohe Temperaturbeständigkeit aus. Durch das intelligente Design ermöglicht der Steckverbinder die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Leiterplatte spart und die Montage in nur einem einzigen Arbeitsgang optimiert.

Die technische Präzision zeigt sich im Rastermaß von 3,81 mm, wodurch dieser Steckverbinder layoutkompatibel zu gängigen Systemen ist. Mit einer Polzahl von 28 und einer Abgangsrichtung von 90 ° (liegend) bietet das Bauteil eine ideale Konfiguration für kompakte Schaltungen. Die schwarze Ausführung der Komponenten sorgt nicht nur für eine klare optische Abgrenzung, sondern unterstreicht auch die professionelle Integration in deine Hardware-Komponenten.

Für maximale Zuverlässigkeit im Betrieb ist der Steckverbinder mit einem verzinnten Reflow-Lötanschluss ausgestattet. Die Lötstiftlänge beträgt 1,5 mm und gewährleistet eine stabile Verbindung. Die elektrische Belastbarkeit ist für professionelle Standards ausgelegt, mit Werten von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Stromstärke von 17,5 A (IEC) bzw. 10 A (UL). Zudem bietet das Gehäuse praktischen Platz für Beschriftungen und Kodierungen, was die Fehlervermeidung und Wartung deiner Geräte erheblich erleichtert.
