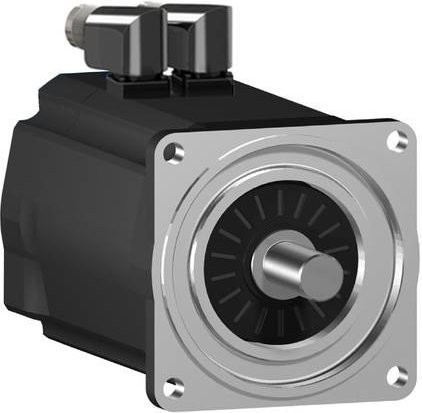

Der Lexium SH3 Servomotor von Schneider Electric bietet eine leistungsstarke Lösung für anspruchsvolle und dynamische Antriebsanwendungen. Durch das geringe Rotorträgheitsmoment ermöglicht dieser AC-Servomotor eine außerordentlich hohe Beschleunigungsfähigkeit, die präzise Bewegungsabläufe in technischen Systemen sicherstellt. Dank einer fortschrittlichen Wicklungstechnologie überzeugt das Modell durch eine besonders hohe Leistungsdichte, obwohl es in einer kompakten Ausführung gehalten ist.

In puncto Leistung setzt dieser Synchronmotor beeindruckende Maßstäbe. Er verfügt über ein nominelles Dauerstillstandsmoment von 11,1 Nm und kann ein Spitzendrehmoment von bis zu 27 Nm erreichen. Je nach gewählter Versorgungsspannung erreicht der Motor eine Nenndrehzahl von bis zu 3600 U/min, wobei die spannungsabhängige Nennleistung bis zu 3170 W beträgt. Für eine exakte Positionsbestimmung ist ein hochwertiger Encoder integriert, der als Singleturn mit 128 Perioden pro Umdrehung im SinCos Hiperface-Format ausgeführt ist.

Die technische Konstruktion ist auf Langlebigkeit und einfache Integration ausgelegt. Das Gehäuse des Motors ist nach der Schutzart IP65 geschützt, während der elektrische Anschluss über zwei M23-Steckverbinder erfolgt, die um 90° gewinkelt und drehbar sind. Zur sicheren Befestigung dient ein Motorflansch mit einem Durchmesser von 140 mm. Die Antriebswelle weist einen Durchmesser von 24 mm auf und ist mit einer Passfeder ausgestattet. Ein integriertes System mit einer Haltebremse sorgt zudem für zusätzliche Sicherheit bei Stillstand. Für einen optimalen Betrieb des Systems werden die Servoverstärker der Lexium-Reihe Lexium 52 und Lexium 62 empfohlen.
