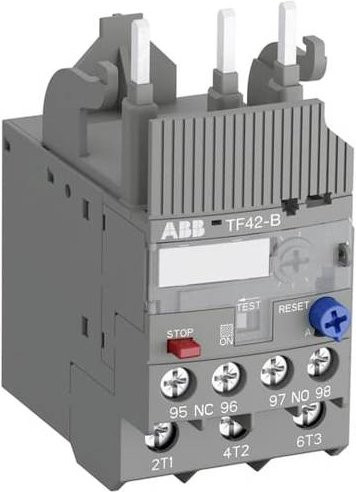

Das elektromechanische Motorschutzgerät TF42-B von ABB bietet eine hochzuverlässige Lösung für den Schutz von Motoren in anspruchsvollen Bahnanwendungen. Speziell entwickelt für Ströme bis zu 38A, erfüllt dieses Gerät die strengen aktuellen Bahnnormen und eignet sich ideal für den Einsatz in Fahrgastbereichen sowie in Führerständen von Zügen, die regelmäßig in Tunneln oder Untergrundsystemen verkehren. Durch seine präzise Funktionsweise gewährleistet es bei einer Überlastung einen sicheren thermischen Schutz der angeschlossenen Motoren.

Die technische Konstruktion ermöglicht eine flexible Installation: Das Gerät kann standardmäßig an Schütze der Typen AF09 bis AF38 angebracht werden oder mithilfe eines speziellen Einzelaufstellung-Sets separat auf einer DIN-Schiene montiert werden. Im Falle einer Überschreitung des eingestellten Motorstroms lösen die integrierten Relais über Bimetall-Elemente aus. Dies führt zu einem Wechsel der Schaltstellung der beiden Hilfskontakte 1S/1Ö, wodurch ein vorgeschaltetes Schütz effektiv abgeschaltet wird. Für eine einfache Handhabung im Betrieb verfügen die Relais über eine Test- und Stopp-Funktion sowie eine übersichtliche Ausgelöst-Anzeige. Zudem lässt sich das Gerät wahlweise manuell oder automatisch zurücksetzen.

Zusätzliche Sicherheitsmerkmale machen das TF42-B zu einem robusten Bauteil für den Schienenverkehr. Es ist temperaturkompensiert, weist eine Phasenausfallempfindlichkeit auf und besitzt die Auslöseklasse 10. Die graue Ausführung entspricht internationalen Standards wie IEC 60077 und der Norm IEC 61373 für Schock und Vibration. Besonders wichtig für die Sicherheit im Tunnelbetrieb ist die Einhaltung der europäischen Sicherheitsnorm EN 45545-2 bezüglich Feuer und Rauch. Für maximale Präzision ist die Stromskala zudem plombierbar.
