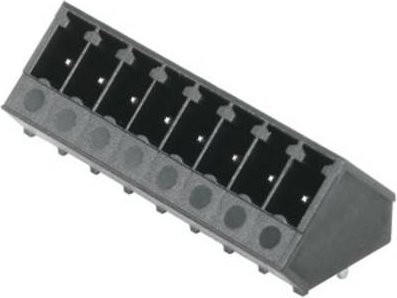

Die hochwertige Stiftleiste von Weidmüller bietet dir eine präzise Lösung für anspruchsvolle Anforderungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine seitlich geschlossene Bauweise aus und ist ideal für die Anwendung im Reflow-Lötanschluss konzipiert. Durch die schwarze Farbgebung und das robuste Design fügt sich das Bauteil nahtlos in professionelle Baugruppen ein.

Ein besonderes Merkmal dieses Steckverbinders ist die Abgangsrichtung von 135°. Dieser Winkel wird zwischen der Steckrichtung und dem Lötpin definiert und ermöglicht eine schräge Abgangsrichtung von 45° zur Leiterplatte. Diese spezifische Geometrie schenkt dir eine enorme Gestaltungsfreiheit beim Baugruppen- und Gerätedesign. Du profitierst von einer hohen Packungsdichte, da mehrere Stiftleisten parallel zu einem Steckerfeld angeordnet werden können, was den Platzbedarf auf deiner Platine minimiert.

Der Steckverbinder arbeitet mit einem Raster von 3,81 mm und ist somit vollkommen layout-kompatibel zu gängigen Steckverbindern auf dem Markt. Die verzinnten Kontakte mit einer Lötstiftlänge von 3,2 mm garantieren eine zuverlässige elektrische Verbindung. Mit einer Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC) ist diese Stiftleiste für eine Vielzahl technischer Anwendungen bestens gerüstet. Zudem bietet das Gehäusedesign durch die geschlossene Form einen optimalen Schutz und unterstützt die effiziente Integration in deine Elektronikprojekte.
