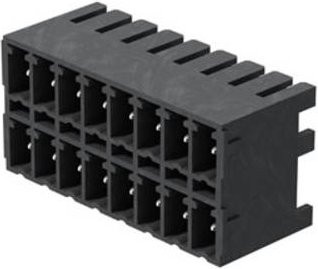

Die hochwertige SCDN-THR Doppelstock-Stiftleiste von Weidmüller bietet eine spezialisierte Lösung für anspruchsvolle Elektronikanwendungen. Dieser Leiterplattensteckverbinder wurde gezielt für den effizienten Reflow-Lötprozess entwickelt und zeichnet sich durch seine besonders flache Bauweise sowie eine hohe Temperaturbeständigkeit aus. Dank der seitlich geschlossenen Konstruktion und der kompakten Form eignet sich das Bauteil ideal für platzsparende Designs auf der Leiterplatte.

Mit einer Polzahl von 10 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layout-kompatibel zu gängigen Systemen. Die schwarze Ausführung und die hochwertige verzinnte Oberfläche garantieren eine zuverlässige elektrische Verbindung. Durch die 90° Ausrichtung ermöglicht die liegende Bauweise einen frontplattenschlüssigen Zugang, was die Montage und Wartung in engen Gehäusen erheblich erleichtert. Die Anschlüsse sind so konzipiert, dass sie eine optimale Integration in moderne Schaltungen erlauben.

Zusätzliche Funktionalität bieten die integrierten Möglichkeiten zur Beschriftung und Kodierung, wodurch Fehlverbindungen effektiv vermieden werden können. Die technische Leistungsfähigkeit zeigt sich in der Spannungsfestigkeit von bis zu 320 V (IEC) und einer Strombelastbarkeit von 17,5 A (IEC). Die Lötstiftlänge beträgt 3,2 mm, was eine präzise Handhabung während der Bestückung unterstützt. Mit der Kombination aus der SCDN-THR Stiftleiste und der flachen BCF 3.81 Buchsenleiste schaffst du zwei kompakte, hochperformante Schnittstellen für deine Projekte.
