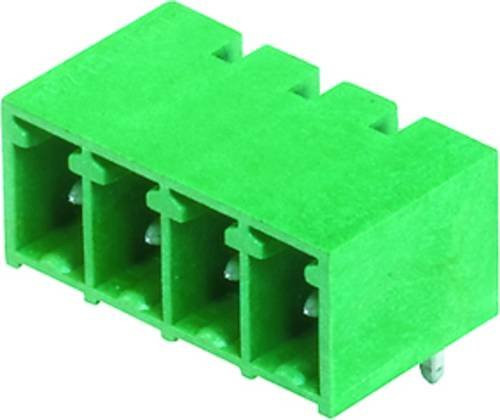

Die hochwertige Stiftleiste von Weidmüller bietet eine präzise Lösung für anspruchsvolle Anwendungen im Bereich der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch seine seitliche Schließung aus und ist ideal für die effiziente Verbindung von Komponenten auf einer Platine geeignet. Durch die Bauweise mit einem Raster von 3,81 mm ist das Bauteil layoutkompatibel zu gängigen Steckverbindern, was eine nahtlose Integration in bestehende Designs ermöglicht.

Das Produkt ist für den Reflow-Lötanschluss optimiert und verfügt über eine verzinne Oberfläche, die eine zuverlässige elektrische Kontaktierung gewährleistet. Mit einer Polzahl von 7 und einem 90°-Winkel ist die Steckrichtung parallel zur Leiterplatte ausgelegt, was eine liegende Montage ermöglicht. Die hochtemperaturfeste Ausführung der SC-SMT 90G Serie stellt sicher, dass der Steckverbinder auch unter thermisch belastenden Bedingungen stabil und funktionsfähig bleibt.

In der Farbe Schwarz gehalten, überzeugt dieser Steckverbinder zudem durch seine technischen Spezifikationen. Er ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und ermöglicht eine Stromstärke von 14,9 A (IEC) bzw. 10 A (UL). Die Lötstiftlänge beträgt 3,2 mm, was eine präzise Verarbeitung unterstützt. Dank der integrierten Möglichkeiten für Bedruckung und Kodierung bietet die Komponente zusätzliche Flexibilität bei der Identifizierung und Fehlervermeidung in komplexen Schaltungen.
