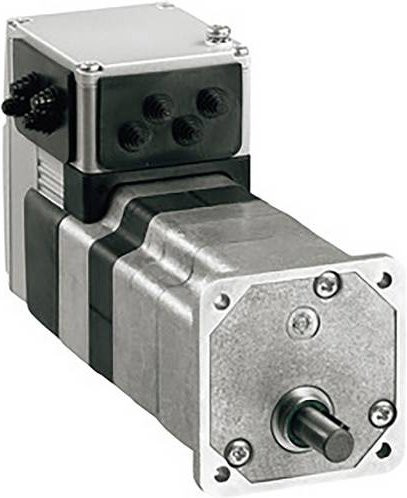

Der integrierte Antrieb der Reihe Lexium ILE1 von Schneider Electric bietet eine hocheffiziente Lösung für anspruchsvolle Automatisierungsaufgaben. Diese dezentrale Antriebseinheit kombiniert einen leistungsstarken bürstenlosen DC-Motor mit einer präzisen Ansteuerelektronik in einem äußerst kompakten Gehäuse. Dank der geringen Abmessungen lässt sich das System ideal in platzkritische Anwendungen integrieren, ohne dabei Kompromisse bei der Leistung einzugehen.

Ein besonderes Merkmal dieses EC-Motors ist das hohe stromlose Selbsthaltemoment, welches für zusätzliche Stabilität in der Anwendung sorgt. Mit einem maximalen Drehmoment von 0,36 Nm und einem Dauerdrehmoment von 0,26 Nm liefert der Antrieb zuverlässige Kraft. Die spannungsabhängige Drehzahl erreicht bis zu 4800 U/min, was eine hohe Dynamik ermöglicht. Für die präzise Positionsbestimmung ist ein Singleturn-Encoder mit 12 Punkten pro Umdrehung als Messsystem integriert.

Die technische Ausstattung wird durch ein montiertes Winkelschneckengetriebe mit einer Untersetzung von 92:1 ergänzt, das die Kraftübertragung optimiert. Die Ansteuerung erfolgt komfortabel über den Kommunikationsstandard CANopen DS301. Für maximale Sicherheit im Betrieb stehen dedizierte Steuereingänge für die STO-Funktion (Safe Torque Off) zur Verfügung. Die elektrische Anbindung erfolgt über praktische Leiterplattensteckverbinder bei einer Versorgungsspannung von 24-36 VDC. Das System ist in einer dezenten silbernen Optik gehalten und verfügt über ein Flanschmaß zur Befestigung von 66 mm.
