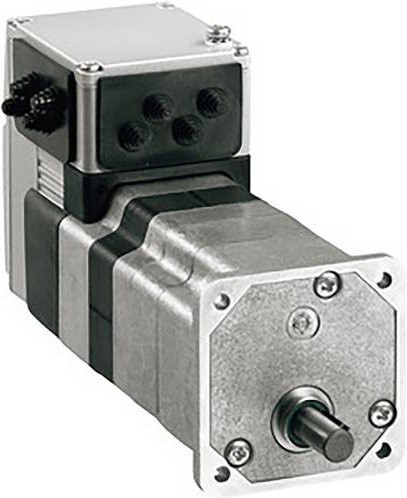

Der integrierte Antrieb der Reihe Lexium ILE1 von Schneider Electric bietet eine hocheffiziente Lösung für anspruchsvolle Automatisierungsaufgaben. Diese dezentrale Antriebseinheit kombiniert einen leistungsstarken, bürstenlosen DC-Motor mit der passenden Ansteuerelektronik in einem äußerst kompakten Gehäuse. Durch die geringen Abmessungen eignet sich dieser EC-Motor ideal für Anwendungen, bei denen wertvoller Bauraum optimiert werden muss, ohne dabei Kompromisse bei der Leistung einzugehen.

Ein besonderes Merkmal dieses Systems ist das hohe stromlose Selbsthaltemoment, das für zusätzliche Stabilität in verschiedenen Betriebszuständen sorgt. Mit einem maximalen Drehmoment von 0,36 Nm und einem Dauerdrehmoment von 0,26 Nm liefert der Antrieb zuverlässige Kraft. Die spannungsabhängige Drehzahl erreicht bis zu 4800 U/min, was eine präzise und dynamische Bewegungssteuerung ermöglicht. Für die mechanische Kraftübertragung ist ein hochwertiges Stirnradgetriebe mit einer Untersetzung von 115:1 direkt am Motor montiert.

Die technische Kommunikation und Steuerung erfolgt modern über den Standard CANopen DS301. Zur exakten Positionsbestimmung ist ein integrierter Singleturn-Encoder mit 12 Punkten pro Umdrehung verbaut, der eine präzise Rückmeldung des Messsystems garantiert. Sicherheit wird durch integrierte Steuereingänge für die STO-Funktion (Safe Torque Off) gewährleistet, was den Einsatz in sicherheitskritischen Umgebungen unterstützt. Die elektrische Anbindung erfolgt unkompliziert über praktische Leiterplattensteckverbinder bei einer Versorgungsspannung von 24-36 VDC. Das Gerät ist in einem dezenten Silber gehalten und verfügt über ein praktisches Flanschmaß zur Befestigung von 66 mm.
