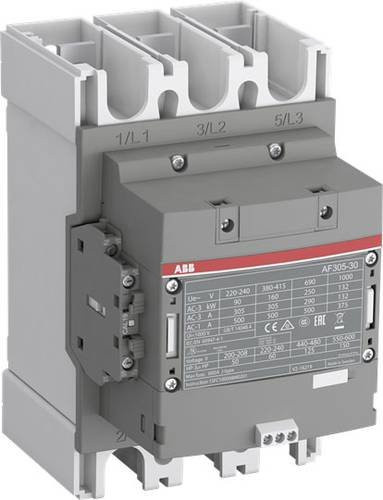

Der ABB Schütz AF305-30-22-33 ist eine leistungsstarke Komponente für die professionelle elektrische Steuerung und bietet höchste Zuverlässigkeit in anspruchsvollen Schaltschrankumgebungen. Dieser hochwertige Schütz wurde speziell für den Einsatz in industriellen Anwendungen entwickelt, bei denen eine präzise Schaltleistung und Langlebigkeit entscheidend sind. Durch seine vielseitige Bauweise eignet er sich ideal für die Steuerung von Motoren und anderen elektrischen Lasten.

Ein wesentliches Merkmal dieses Geräts ist die flexible Steuerspeisespannung. Dank der Unterstützung von AC/DC im Bereich von 100 bis 250 V kann der Schütz sowohl bei Wechselstrom als auch bei Gleichstrom betrieben werden, was die Integration in unterschiedliche Stromnetze erheblich erleichtert. Mit einer Bemessungsbetriebsleistung von 160 kW bei AC-3 (400 V) stellt das Gerät eine kraftvolle Lösung für schwere Lasten dar. Die robuste Konstruktion gewährleistet zudem eine hohe Betriebssicherheit bei einer Betriebsspannung von bis zu 1000 V.

Die technische Ausstattung umfasst drei Hauptkontakte als Schließer, die über einen sicheren Schraubanschluss verfügt. Für eine optimale Überwachung und Steuerung des Schaltvorgangs sind zudem zwei Hilfskontakte als Schließer sowie zwei Hilfskontakte als Öffner integriert. Das Gehäuse des Schützes ist in einem funktionalen Grau gehalten und bietet eine kompakte Bauform für effiziente Platznutzung im Schaltschrank. Die Abmessungen des Geräts sind wie folgt definiert:
Breite: 140 mm, Tiefe: 195,5 mm, Höhe: 225 mm.
