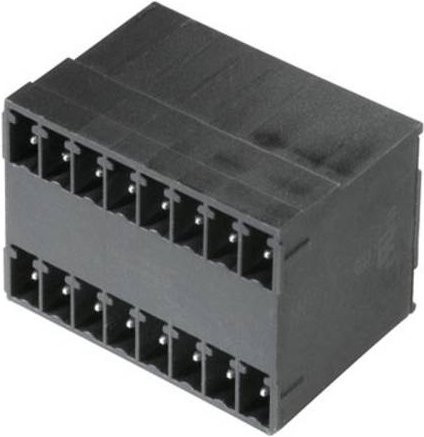

Die hochwertige SCD-THR Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Elektronikkomponenten. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Durch das intelligente Design ermöglicht die Stiftleiste die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Leiterplatte spart und die Montage in nur einem Arbeitsgang optimiert.

Mit einer Polzahl von 30 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung und die seitliche Schließung sorgen für eine klare Strukturierung innerhalb deiner technischen Baugruppen. Dank der 90° Abgangsrichtung (liegend) lassen sich die Anschlüsse ideal in einer Ebene anordnen, was einen frontplattenschlüssigen Zugang ermöglicht und die Integration in kompakte Gehäuse erleichtert.

Die technische Zuverlässigkeit wird durch die verzinnten Anschlüsse mit einer Lötstiftlänge von 3,2 mm unterstrichen. Dieser Steckverbinder ist für elektrische Belastungen von bis zu 320 V (IEC) bzw. 300 V (UL) und Ströme von 17,5 A (IEC) bzw. 10 A (UL) ausgelegt. Für eine fehlerfreie Bestückung bietet das Bauteil zudem integrierten Platz für Beschriftungen und Kodierungen, sodass du eine eindeutige Identifizierung der Schnittstellen sicherstellen kannst.
