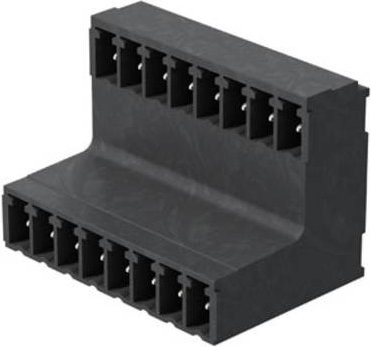

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Elektronikkomponenten. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und ermöglicht die Nutzung von zwei Schnittstellen auf derselben Grundfläche. Durch das intelligente Design in zwei versetzten Ebenen sparst du wertvollen Platz auf deiner Leiterplatte und gewährleistest gleichzeitig einen freien Zugang zu jeder einzelnen Reihe.

Mit einer Polzahl von 14 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung und die seitlich geschlossene Bauweise unterstreichen die professionelle Qualität der SCDV-THR Serie. Dank der 90° Abgangsrichtung (liegend) lässt sich die Komponente ideal in kompakte Gehäuse integrieren, während die verzinnten Anschlüsse für eine zuverlässige elektrische Verbindung sorgen.

Die technische Leistungsfähigkeit zeigt sich in der Spannungsfestigkeit von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von 17,5 A (IEC) bzw. 10 A (UL). Für eine einfache Identifikation und Fehlervermeidung bietet die Stiftleiste zudem integrierten Platz für Beschriftungen und eine individuelle Kodierung. Die Lötstiftlänge beträgt 3,2 mm, was eine präzise Montage im Rahmen deiner Fertigungsprozesse unterstützt.
