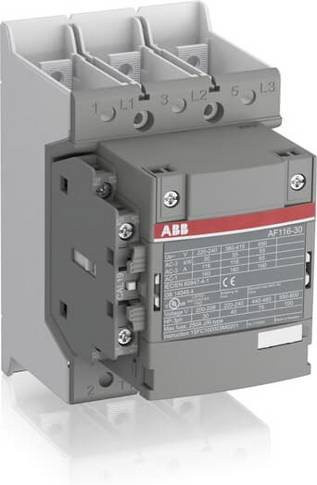

Der ABB Schütz AF116-30-11B-11 ist eine leistungsstarke Komponente für die professionelle elektrische Steuerung und bietet höchste Zuverlässigkeit in industriellen Anwendungen. Dieser hochwertige Schütz wurde speziell für den Einsatz in komplexen Schaltanlagen entwickelt und zeichnet sich durch seine vielseitige Einsatzmöglichkeit aus. Dank der flexiblen AC/DC-Betätigung lässt sich das Gerät optimal an unterschiedliche Stromquellen anpassen.

In technischer Hinsicht überzeugt das Modell durch eine breite Spanne der Bemessungssteuerspeisespannung, die sowohl bei AC (50/60 Hz) als auch bei DC im Bereich von 20 bis 60 V liegt. Mit einer maximalen Betriebsspannung von 690 V ist dieser Schütz bestens gerüstet, um auch anspruchsvolle Lasten sicher zu schalten. Die Konfiguration umfasst 3 Hauptkontakte als Schließer, die über einen robusten Schraubanschluss im Hauptstromkreis verfügt. Ergänzt wird die Funktionalität durch integrierte Hilfskontakte, bestehend aus einem Schließer und einem Öffner, die eine präzise Überwachung der Schaltvorgänge ermöglichen.

Die Leistungsfähigkeit des Geräts zeigt sich besonders bei der Bemessungsbetriebsleistung unter AC-3 Bedingungen bei 400 V, wo es eine Leistung von bis zu 55 kW bewältigen kann. Mit einem Bemessungsbetriebsstrom von 116 A (AC-3) bietet der Schütz die nötige Sicherheit für leistungsintensive Motoren und Anlagen. Das Gehäuse ist in einem funktionalen Grau gehalten und verfügt über kompakte Abmessungen für eine effiziente Platznutzung im Schaltschrank. Die Maße des Geräts sind wie folgt definiert: Breite: 90 mm, Tiefe: 126 mm, Höhe: 150 mm.
