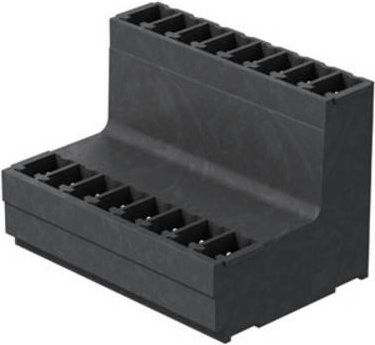

Mit dem Weidmüller Steckverbinder SCDV-THR sicherst du dir eine hochperformante Lösung für anspruchsvolle Elektronikprojekte. Diese Doppelstock-Stiftleiste wurde speziell für den effizienten Reflow-Lötprozess entwickelt und zeichnet sich durch ihre hohe Temperaturbeständigkeit aus. Durch die intelligente Konstruktion mit zwei versetzten Ebenen auf einer gemeinsamen Grundfläche kannst du zwei Schnittstellen in nur einem einzigen Arbeitsgang realisieren, was deine Produktionsprozesse erheblich optimiert.

Die Stiftleiste verfügt über eine Polzahl von 32 und ist in einem klassischen Schwarz gehalten. Dank der 90 ° Abgangsrichtung (liegend) und der seitlichen Schließung bietet das Bauteil eine kompakte Bauweise, die ideal für platzsparende Layouts auf der Leiterplatte ist. Der Raster von 3,81 mm gewährleistet zudem eine hervorragende Kompatibilität zu gängigen Steckverbindern, sodass du flexibel in der Anwendung bleibst.

Für eine präzise und zuverlässige Verbindung sorgt der verzinnte Reflow-Lötanschluss mit einer Lötstiftlänge von 3,2 mm. Die technische Robustheit zeigt sich in den elektrischen Kennwerten, die eine Spannung von bis zu 320 V (IEC) bzw. 300 V (UL) sowie eine Stromstärke von 17,5 A (IEC) bzw. 10 A (UL) unterstützen. Um die Fehlerquote bei der Montage zu minimieren, bietet der Leiterplattensteckverbinder zudem integrierten Platz für eine einfache Beschriftung und Kodierung, wodurch jeder Anschluss eindeutig identifizierbar bleibt.
