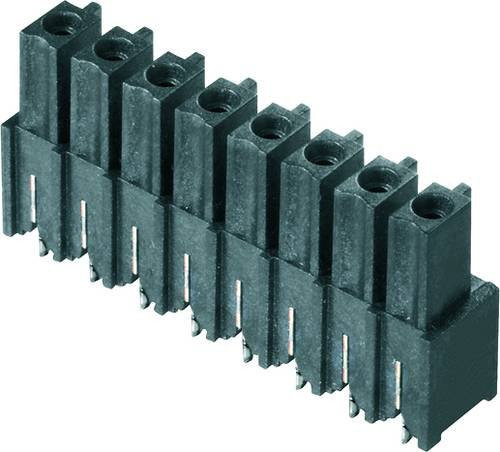

Die invertierte Buchsenleiste BCL-SMT von Weidmüller bietet eine hochfunktionale Lösung für anspruchsvolle Anwendungen in der Elektronikfertigung. Dieser hochwertige Leiterplattensteckverbinder zeichnet sich durch seine seitliche Schließung aus, die für zusätzliche Fingersicherheit auf der Leiterplatte sorgt. Dies macht den Steckverbinder besonders geeignet für den Einsatz bei spannungsführenden Ausgängen, da das Risiko eines versehentlichen Kontakts minimiert wird.

Durch die spezielle Bauweise ist die Komponente ideal für die Board-to-board-Verbindung von Baugruppen geeignet und erweitert somit flexibel deinen technischen Anwendungsbereich. Ein entscheidender Vorteil für moderne Produktionsabläufe ist die Reflow-Lötfähigkeit. Diese ermöglicht eine nahtlose Integration in den automatischen Bestückungs- und Lötprozess, was die Effizienz in der Fertigung deutlich steigert. Der Steckverbinder ist in einem klassischen Schwarz gehalten und verfügt über einen Reflow-Lötanschluss mit einer Lötstiftlänge von 1,5 mm.

Mit einem Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und bietet zudem ausreichend Platz für eine individuelle Kodierung oder Bedruckung. Die technische Leistungsfähigkeit zeigt sich in der Spannungsfestigkeit von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von 17,5 A (IEC) bzw. 10 A (UL). Dank der verschiedenen Abgangsrichtungen, wie der 180 ° stehenden Ausführung, genießt du bei der Anordnung der Komponenten auf der Platine maximale Gestaltungsfreiheit.
