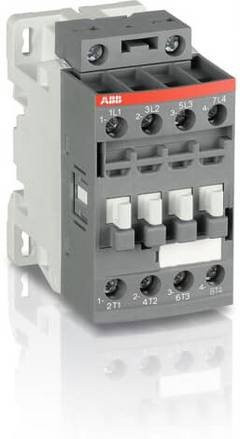

Der ABB Schütz AF09ZB-40-00-21 ist eine leistungsstarke Komponente für die professionelle elektrische Steuerung. Dieser hochwertige Schütz wurde speziell für den Einsatz in anspruchsvollen Schaltschränken entwickelt und bietet durch seine vielseitige Bauweise eine zuverlässige Lösung für die Schaltung von Motoren und anderen elektrischen Lasten. Mit seiner grauen Farbgebung fügt er sich dezent in technische Installationen ein.

Ein wesentliches Merkmal dieses Geräts ist die flexible Steuerspeisespannung. Dank der AC/DC-Betätigung kann das Modul sowohl mit Wechselstrom als auch mit Gleichstrom betrieben werden, wobei die Bemessungsspannung bei AC 50 Hz zwischen 24 und 60 V liegt. Für den DC-Betrieb ist eine Spannung von 20 V vorgesehen. Mit insgesamt 4 Schließern als Hauptkontakte ermöglicht der Schütz eine präzise Steuerung komplexer Stromkreise. Die robuste Anschlussart über einen Schraubanschluss im Hauptstromkreis garantiert dabei eine sichere und dauerhafte Verbindung der Leitungen.

In Bezug auf die elektrische Leistung überzeugt das Modell durch einen Bemessungsbetriebsstrom von 25 A bei AC-1 (400 V) sowie 9 A bei AC-3 (400 V). Dies ermöglicht eine Bemessungsbetriebsleistung von bis zu 4 kW bei AC-3 (400 V). Die maximale Betriebsspannung beträgt 690 V, was eine hohe Einsatzbereitschaft in industriellen Umgebungen sicherstellt. Die kompakten Abmessungen des Geräts ermöglichen eine effiziente Platznutzung in Ihrem Schaltschrank.
B/T/H: 45 mm x 77 mm x 86 mm
