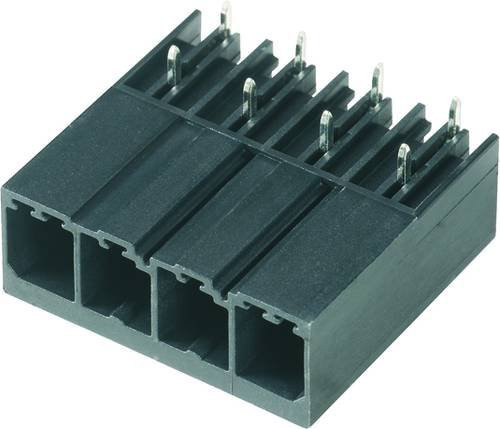

Die hochwertige Stiftleiste von Weidmüller bietet eine exzellente Lösung für anspruchsvolle Anwendungen im Bereich der Leiterplattenverbindung. Dieser Leiterplattensteckverbinder zeichnet sich durch eine einreihige Bauweise aus, die speziell für den Einsatz als Hochstrom- und High Performance Stiftleiste konzipiert wurde. Dank der seitlichen Schließung und der robusten Bauweise gewährleistet das Bauteil eine stabile Verbindung in technischen Systemen.

Ein besonderes Merkmal dieses Steckverbinders ist die maximale Betriebssicherheit. Durch ein zu 100 % fehlstecksicheres Steckgesicht sowie eine einzigartige Kodiervielfalt wird das Risiko von Fehlverbindungen effektiv minimiert. Die Konstruktion ermöglicht zudem eine polverlustfreie Anreihung oder kann mit einem patentierten Flansch für eine schnelle, werkzeuglose Verriegelung genutzt werden. Die schwarze Ausführung sorgt dabei für eine klare optische Abgrenzung auf der Platine.

Für die technische Integration ist die optimierte Lötstiftlänge von 3,5 mm entscheidend, da sie ideal auf das bleifreie Wellenlöten abgestimmt ist. Der Lötanschluss ist verzinnt, um eine optimale Leitfähigkeit und Lötqualität zu garantieren. Mit einem Rastermaß von 7,62 mm und einer Polzahl von 2 passt sich dieser Steckverbinder präzise in entsprechende Schaltungen ein. Die Leistungsdaten unterstreichen die Zuverlässigkeit: Das Bauteil ist für Spannungen bis zu 800 V (IEC) bzw. 600 V (UL) und Ströme bis zu 41 A (IEC) bzw. 31 A (UL) ausgelegt.
