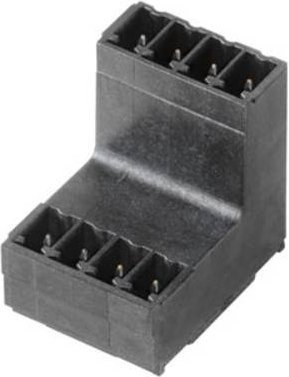

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen im Bereich der Leiterplattenmontage. Durch das intelligente Design ermöglicht dieser Leiterplattensteckverbinder die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Platine spart. Dank der Konstruktion in zwei versetzten Ebenen ist ein freier Zugang zu jeder Reihe jederzeit gewährleistet, was die Handhabung und Wartung erheblich erleichtert.

Dieser spezielle Steckverbinder ist für den Reflow-Lötprozess optimiert und zeichnet sich durch eine hohe thermische Beständigkeit aus. Mit einem Raster von 3,81 mm ist das Bauteil layoutkompatibel zu gängigen Steckverbindern und lässt sich somit nahtlos in bestehende Systeme integrieren. Die schwarze Ausführung und die seitliche Schließung unterstreichen die präzise Verarbeitung des Modells. Mit einer Polzahl von 8 und einer Abgangsrichtung von 90 ° (liegend) eignet sich die Stiftleiste ideal für kompakte Schaltungen.

Für eine sichere elektrische Verbindung sorgt der verzinnte Anschluss mit einer Lötstiftlänge von 3,2 mm. Die technische Leistungsfähigkeit zeigt sich in der Spannungsfestigkeit von bis zu 320 V (IEC) bzw. 300 V (UL) sowie einer Strombelastbarkeit von 17,5 A (IEC) bzw. 10 A (UL). Zudem bietet die Komponente praktische Vorteile für die Identifikation, da ausreichend Platz für Beschriftungen und Kodierungen vorhanden ist. So stellst du eine fehlerfreie Bestückung und eine klare Zuordnung in deinen technischen Projekten sicher.
