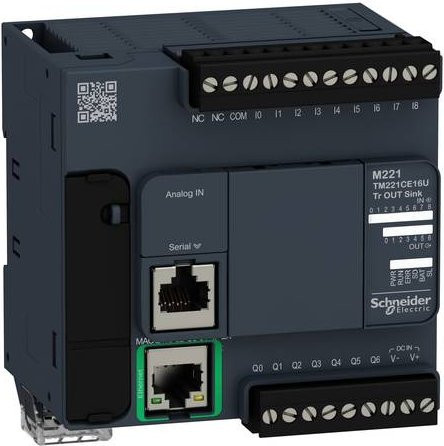

Die SPS-Steuerung Modicon M221 von Schneider Electric bietet dir eine leistungsstarke Lösung im Kompaktformat, die speziell für die Automatisierung einfacher industrieller Maschinen entwickelt wurde. Mit einer beeindruckenden Verarbeitungsgeschwindigkeit von 0,2µs pro boolescher Anweisung gewährleistet diese Steuerung eine präzise und effiziente Prozessführung in deinem Betrieb. Das Gerät überzeugt durch eine robuste Bauweise und eine graue Farbgebung, die sich nahtlos in professionelle Schaltschrankumgebungen integriert.

Die Ausstattung der Steuerung ist auf maximale Flexibilität ausgelegt. Sie verfügt über insgesamt 16 integrierte E/A-Kanäle, die deine Automatisierungsvorhaben optimal unterstützen. Dazu gehören 9 digitale Eingänge, wobei fünf Standardeingänge mit 5kHz und vier High-Speed-Counter (HSC) mit 100kHz arbeiten. Die 7 digitalen Ausgänge sind als Sink-Transistor mit einer Stromstärke von 0,5A ausgeführt. Ergänzt wird das System durch 2 analoge Eingänge (0V bis 10V / 10Bit), die eine feingliedrige Signalverarbeitung ermöglichen.

Für eine moderne Vernetzung ist die Modicon M221 bestens gerüstet. Eine integrierte Ethernet-Schnittstelle mit RJ45-Buchse unterstützt EtherNet/IP sowie Modbus TCP, während eine zusätzliche RS485/RS232-Schnittstelle die Kommunikation via Modbus ASCII/RTU ermöglicht. Dank des großzügigen Speichers mit 640 kB RAM und 2 MB Flash-Speicher hast du stets ausreichend Kapazität für komplexe Programme. Die Steuerung lässt sich zudem durch das Modicon TM3 E/A-System lokal oder dezentral erweitern.

Ein besonderes Highlight ist die integrierte Regelung für bis zu zwei koordinierte Achsen. Über die Position Control (PTO) kannst du Trapez- oder S-Profile für zwei Achsen im Pulse-Direction-Modus oder eine Achse im CW/CCW-Modus realisieren. Die Programmierung erfolgt unkompliziert nach dem IEC 61131-3 Standard mittels der kostenfreien Software EcoStruxure Machine Expert - Basic, wobei du zwischen Anweisungsliste, Kontaktplan oder der Ablaufsprache wählen kannst.
