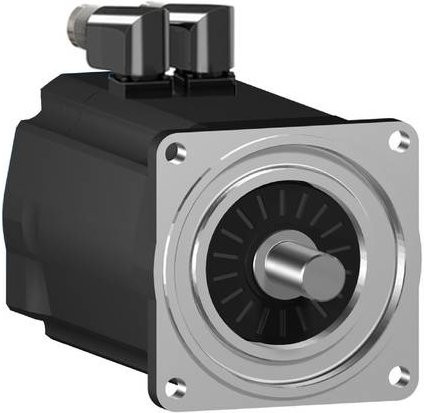

Der Lexium SH3 Servomotor von Schneider Electric bietet eine beeindruckende Leistungsdichte in einer besonders kompakten Bauweise. Durch den Einsatz fortschrittlicher Wicklungstechnologie ermöglicht dieser AC-Servomotor eine effiziente Kraftübertragung auf engem Raum. Dank des geringen Rotorträgheitsmoments ist das System ideal für dynamische Anwendungen geeignet, die eine hohe Beschleunigungsfähigkeit und präzise Bewegungsabläufe erfordern.

In puncto Leistung überzeugt der Motor mit einem nominellen Dauerstillstandsmoment von 19,5 Nm und kann ein beachtliches Spitzendrehmoment von 60,1 Nm erreichen. Je nach gewählter Versorgungsspannung erreicht der Motor eine Nenndrehzahl von bis zu 3600 U/min, wobei die spannungsabhängige Nennleistung bis zu 3660 W beträgt. Für eine exakte Positionsbestimmung ist ein hochwertiger Encoder integriert, der als SinCos Hiperface mit 128 Perioden pro Umdrehung ausgeführt ist.

Die technische Robustheit wird durch die Schutzart IP65 sowohl beim Motorgehäuse als auch beim Wellenende unterstrichen, was den Einsatz in anspruchsvollen Umgebungen ermöglicht. Der elektrische Anschluss erfolgt unkompliziert über zwei M23-Steckverbinder, die um 90° gewinkelt und drehbar sind. Die mechanische Integration gelingt mühelos über den Motorflansch mit einem Durchmesser von 140 mm. Die Antriebswelle verfügt über einen Durchmesser von 24 mm und ist mit einer Passfeder ausgestattet, um eine sichere Kraftübertragung zu gewährleisten. Für einen optimalen Betrieb dieses Synchronmotors empfiehlt die Kombination mit Servoverstärkern der Lexium-Reihe, wie etwa Lexium 52 oder Lexium 62.
