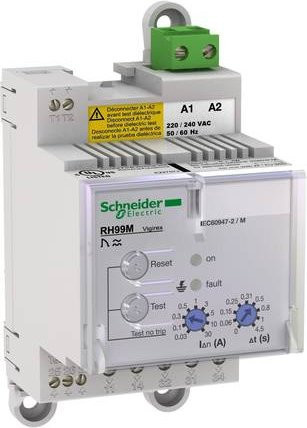

Das VigiPacT RH99M von Schneider Electric ist eine hochpräzise Lösung für die elektrische Sicherheit in komplexen Anlagen. Als leistungsstarkes Fehlerstromschutzrelais bietet es einen umfassenden Schutz vor den Gefahren durch direkten oder indirekten Personenkontakt sowie vor potenziellen Brandgefahren und Schäden an Motoren. Durch die kontinuierliche Messung des Ableitstroms mittels eines zugehörigen Ringkernwandlers gewährleistet dieses Gerät eine zuverlässige Überwachung Ihrer elektrischen Installation.

Die technische Flexibilität des Geräts ermöglicht eine exakte Anpassung an deine spezifischen Anforderungen. Du kannst die Stromempfindlichkeit über neun verschiedene Schwellenwerte im Bereich von 30 mA bis 30 A individuell wählen. Zudem lässt sich die Zeitverzögerung mit neun verschiedenen Einstellungen – von einer sofortigen Auslösung bis hin zu einer Verzögerung von 4,5 Sekunden – präzise konfigurieren. Sobald der eingestellte Fehlerstrom überschritten wird, löst das Relais den zugehörigen Leistungsschalter sicher aus.

Für eine unkomplizierte Integration in deine Elektroinstallation ist das RCD für die Montage auf einer DIN-Schiene innerhalb eines Schaltschranks konzipiert. Mit der Schutzart IP40 ist das Modul optimal für den Einsatz in geschützten Umgebungen vorbereitet. Die Betriebsversorgungsspannung beträgt 220/240 VAC bei 50/60 Hz, während die überwachte Spannung des Verteilnetzes bis zu 1000 VAC erreichen kann. Um die maximale Sicherheit zu gewährleisten, muss das Gerät mit einem kompatiblen Schneider Electric Ringkern- oder Rechtecksensor vom Typ A verbunden werden. Nach der Behebung eines Fehlers ist ein lokaler manueller Reset erforderlich, um den sicheren Betrieb wiederherzustellen.
