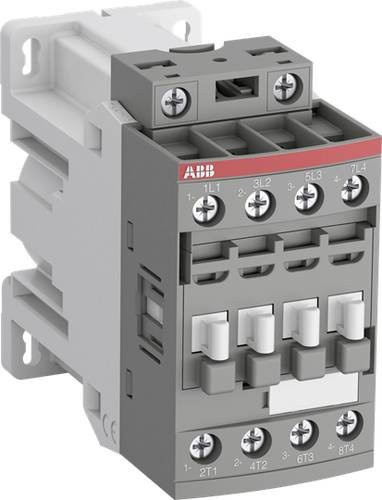

Der ABB Schütz AF09Z bietet eine hochperformante Lösung für die präzise Steuerung von Leistungsstromkreisen. Dieses technische Bauteil ist speziell für den Einsatz bei Spannungen bis zu 690V AC sowie 440V DC konzipiert. Er eignet sich hervorragend für die effiziente Regelung von nicht-induktiven oder leicht induktiven Lasten in verschiedenen industriellen Anwendungen.

Ein besonderes Merkmal dieses Modells ist die Spulencode-Variante -30. Diese verfügt über eine moderne elektronische 24 V DC-Spulenschnittstelle, die bereits mit einem integrierten Überspannungsschutz ausgestattet ist. Durch diese fortschrittliche Technologie wird der Haltespulenverbrauch auf beachtliche 1,7W reduziert. Ein wesentlicher Vorteil für Deine Installation ist die Möglichkeit der direkten Ansteuerung durch einen SPS-Ausgang (≥ 250mA 24V DC), wodurch Du auf ein zusätzliches Schnittstellenrelais verzichten kannst. Bitte achte bei der Installation lediglich auf die korrekte Polarität an den Spulenanschlüssen A1+ und A2-.

Für eine flexible Anpassung an Deine Anforderungen lassen sich verschiedene Hilfskontaktblöcke nutzen. Du hast die Wahl zwischen front- und seitlich montierbaren Blöcken mit zwangsgeführten Hilfskontakten gemäß IEC 60947-5-1 sowie Öffner-Spiegelkontakten nach Anhang F der Norm IEC 60947-4-1. Das Gerät ist in einem funktionalen Grau gehalten und überzeugt durch seine Zuverlässigkeit und technische Präzision in der Schalttechnik.
