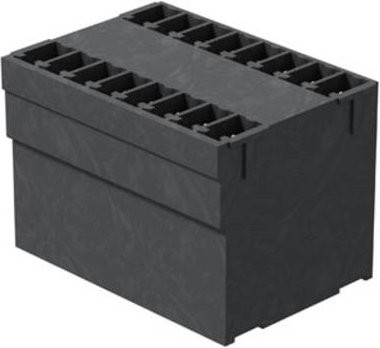

Die hochwertige SCD-THR Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Durch das intelligente Design ermöglicht die Komponente den Einsatz von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf deiner Leiterplatte spart und die Montage in nur einem einzigen Arbeitsgang optimiert.

Mit einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen und lässt sich nahtlos in bestehende Designs integrieren. Die schwarze Ausführung der 20-poligen Stiftleiste sorgt für eine klare optische Abgrenzung auf der Platine. Dank der 90° Abgangsrichtung (liegend) und der Anordnung der Anschlüsse in einer Ebene ist ein frontplattenschlüssiger Zugang gewährleistet, was die spätere Handhabung und Wartung erheblich erleichtert.

Technische Details wie die verzinnten Lötstifte mit einer Länge von 3,2 mm garantieren eine zuverlässige elektrische Verbindung. Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Für eine fehlerfreie Bestückung bietet das Bauteil zudem integrierten Platz für Beschriftungen und Kodierungen, sodass du eine eindeutige Identifizierung der Schnittstellen sicherstellen kannst. Diese seitlich geschlossene Stiftleiste vereint Funktionalität mit höchster Prozesssicherheit für deine technischen Anwendungen.
