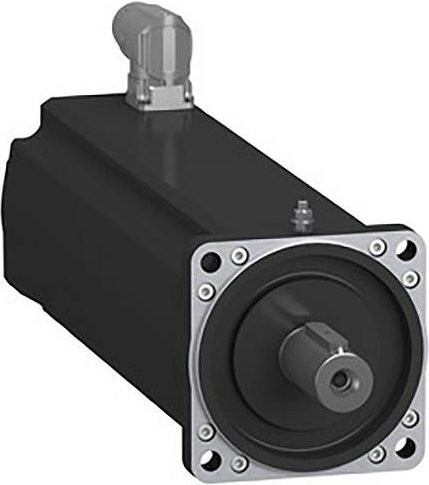

Der SH3-Servomotor von Schneider Electric stellt eine hochpräzise Lösung für anspruchsvolle Antriebsanwendungen dar. Als leistungsstarker Synchronmotor ist dieses Modell speziell für die Verwendung mit den Systemen Lexium 52 und Lexium 62 konzipiert. Durch sein niedriges Trägheitsmoment ermöglicht der Motor schnelle Reaktionszeiten und eine dynamische Steuerung, was ihn zu einer idealen Wahl für komplexe Automatisierungsprozesse macht.

Mit einer Nennleistung von 2600 W und einer Baugröße von 100 mm bietet dieser Motor eine beeindruckende Performance. Das Drehmoment ist für verschiedene Lastzustände optimiert und erreicht im Dauerstillstand 10 Nm, während das Spitzendrehmoment bis zu 40,5 Nm beträgt. Die Drehzahl ist ebenfalls auf hohe Effizienz ausgelegt und liegt bei einer Nenndrehzahl von 3600 U/min, wobei eine maximale Drehzahl von 6000 U/min erreicht werden kann.

Für maximale Zuverlässigkeit in industriellen Umgebungen ist das Gehäuse in IP65 geschützt, was einen hohen Schutz gegen Staub und Strahlwasser garantiert. Das Wellenende ist mit einer Passfeder ausgestattet und verfügt über einen Wellendurchmesser von 19 mm. Die präzise Positionsbestimmung wird durch den integrierten Singelturn Encoder DSL (SinCos, 18x1024) sichergestellt. Der Anschluss erfolgt unkompliziert über ein einzelnes, 90° gewinkeltes und drehbares Kabel mit zwei M23-Steckverbindungen, was die Installation in engen Bauraumstrukturen erheblich erleichtert.
