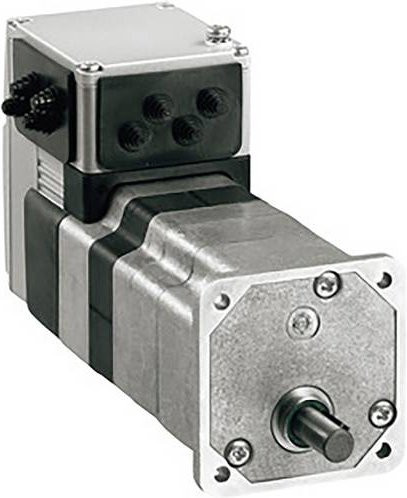

Der integrierte Antrieb der Reihe Lexium ILE1 von Schneider Electric bietet eine hocheffiziente Lösung für anspruchsvolle Automatisierungsaufgaben. Diese dezentrale Antriebseinheit kombiniert einen leistungsstarken bürstenlosen DC-Motor mit einer präzisen Ansteuerelektronik in einem äußerst kompakten Gehäuse. Durch die geringen Abmessungen eignet sich dieser EC-Motor ideal für Anwendungen, bei denen wertvoller Bauraum begrenzt ist, ohne dabei Kompromisse bei der Leistung einzugehen.

Ein herausragendes Merkmal dieses Antriebs ist das hohe stromlose Selbsthaltemoment, das für zusätzliche Stabilität in Ihrer Anwendung sorgt. Mit einem maximalen Drehmoment von 0,36 Nm und einem Dauerdrehmoment von 0,26 Nm liefert das System zuverlässige Kraftübertragung. Die spannungsabhängige Drehzahl erreicht bis zu 4800 U/min, was eine hohe Dynamik ermöglicht. Für die präzise Steuerung ist ein Singleturn-Encoder mit 12 Punkten pro Umdrehung integriert, der eine exakte Positionsbestimmung gewährleistet.

Die technische Ausstattung wird durch ein montiertes Winkelschneckengetriebe mit einer Untersetzung von 115:1 ergänzt, welches die Kraftübertragung optimiert. Die Kommunikation und Ansteuerung erfolgen unkompliziert über eine RS485-Schnittstelle. Für maximale Sicherheit im Betrieb stehen dedizierte Steuereingänge für die STO-Funktion (Safe Torque Off) zur Verfügung. Die elektrische Anbindung erfolgt über praktische Leiterplattensteckverbinder bei einer Versorgungsspannung von 24-36 VDC. Das System ist in einer dezenten silbernen Optik gehalten und verfügt über ein Flanschmaß zur Befestigung von 66 mm.
