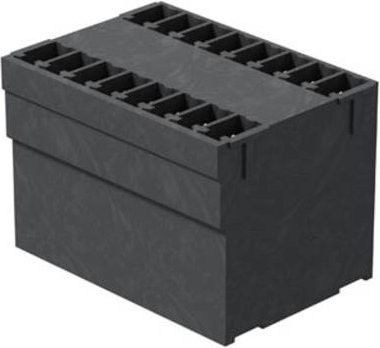

Die hochwertige SCD-THR Doppelstock-Stiftleiste von Weidmüller bietet eine effiziente Lösung für anspruchsvolle Anforderungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und zeichnet sich durch seine hohe Temperaturbeständigkeit aus. Durch das intelligente Design ermöglicht die Stiftleiste die Nutzung von zwei Schnittstellen auf derselben Grundfläche, was wertvollen Platz auf der Leiterplatte spart und die Montage in nur einem einzigen Arbeitsgang optimiert.

Mit einer Polzahl von 18 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung und die seitliche Schließung sorgen für eine strukturierte und sichere Verbindung innerhalb deiner technischen Baugruppen. Dank der 90° Abgangsrichtung (liegend) und der Anordnung der Anschlüsse in einer Ebene ist ein frontplattenschlüssiger Zugang gewährleistet, was die spätere Handhabung und Wartung erheblich erleichtert.

Die technische Zuverlässigkeit wird durch die verzinnten Anschlüsse mit einer Lötstiftlänge von 3,2 mm unterstrichen. Dieser Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und bewältigt Ströme von 17,5 A (IEC) bzw. 10 A (UL). Um eine fehlerfreie Bestückung zu garantieren, bietet das Bauteil zudem integrierten Platz für Beschriftungen und Kodierungen. So stellst du sicher, dass deine Komponenten auch in komplexen Systemen jederzeit eindeutig identifizierbar und korrekt verbunden sind.
