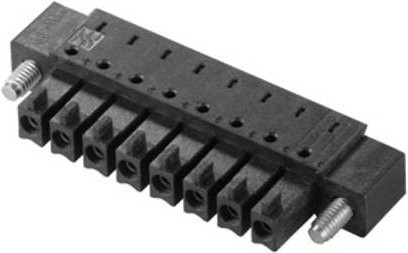

Die hochwertige Buchsenleiste der Marke Weidmüller bietet eine präzise Lösung für anspruchsvolle Anwendungen in der Elektronikfertigung. Dieser spezialisierte Leiterplattensteckverbinder zeichnet sich durch eine intelligente Konstruktion aus, die maximale Sicherheit und Flexibilität auf der Platine garantiert. Durch das Design der invertierten Buchsenleiste BCL-SMT wird eine erhöhte Fingersicherheit erreicht, was besonders bei spannungsführenden Ausgängen von entscheidender Bedeutung ist.

Ein wesentlicher Vorteil dieses Steckverbinders ist seine volle Reflow-Fähigkeit. Dies ermöglicht dir eine nahtlose Integration in automatisierte Bestückungs- und Lötprozesse, wodurch die Effizienz deiner Produktion gesteigert wird. Dank des Rastermaß von 3,81 mm ist das Bauteil layoutkompatibel zu gängigen Steckverbindern und lässt sich optimal in bestehende Schaltungen einplanen. Die schwarze Ausführung sorgt zudem für eine klare optische Abgrenzung auf der Leiterplatte.

Für deine individuellen Gestaltungsanforderungen bietet das Produkt viel Spielraum, da zwei verschiedene Abgangsrichtungen zur Verfügung stehen. Du kannst die Komponente entweder als 180 ° stehende Variante oder als 90 ° liegende Ausführung nutzen, um unterschiedliche Anordnungsvarianten in der Board-to-board-Verbindung zu realisieren. Die technische Leistungsfähigkeit wird durch eine Spannungsfestigkeit von bis zu 320 V (IEC) und eine Strombelastbarkeit von 17,5 A (IEC) unterstrichen.

Die robuste Bauweise mit verzinnten Kontakten und einer Lötstiftlänge von 1,5 mm gewährleistet eine dauerhaft stabile und zuverlässige Verbindung. Ob für die Befestigung direkt auf der Leiterplatte oder die Verbindung mit einer SCZ FI mittels Schraube – dieser Weidmüller Steckverbinder ist ein vielseitiges und hochprofessionelles Element für deine Baugruppen.
