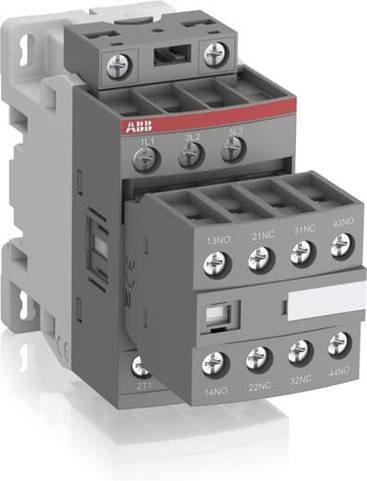

Der ABB Schütz AF12Z-30-22-20 ist eine leistungsstarke Komponente für die professionelle elektrische Steuerung und bietet höchste Zuverlässigkeit in industriellen Anwendungen. Dieser hochwertige Schütz wurde speziell für den Einsatz mit einer Steuerspeisespannung von 12-20V DC entwickelt, was ihn zu einer idealen Wahl für Gleichstrom-gesteuerte Schaltkreise macht. Durch die präzise Verarbeitung von ABB erhältst du ein Bauteil, das durch Langlebigkeit und eine exakte Funktionalität überzeugt.

In technischer Hinsicht zeichnet sich das Gerät durch seine robuste Bauweise und vielseitige Kontaktkonfiguration aus. Der Schütz verfügt über 3 Hauptkontakte als Schließer, die über einen praktischen Schraubanschluss sicher mit dem Hauptstromkreis verbunden werden können. Ergänzt wird die Funktionalität durch insgesamt 4 Hilfskontakte, bestehend aus 2 Schließern und 2 Öffnern, die eine flexible Integration in komplexe Steuerungslogiken ermöglichen. Mit einer Betriebsspannung von bis zu 690 V ist dieses Gerät für anspruchsvolle elektrische Lasten bestens gerüstet.

Die Leistungsfähigkeit des Modells zeigt sich besonders bei der Anwendung in der AC-3 Kategorie, wo es einen Bemessungsbetriebsstrom von 12 A bei 400 V bewältigt und eine Betriebsleistung von 5,5 kW erreicht. Das kompakte Gehäuse in grauer Farbgebung ermöglicht eine effiziente Platznutzung im Schaltschrank. Die präzisen Abmessungen des Schützes sind wie folgt definiert:
Breite: 45 mm, Tiefe: 110,5 mm, Höhe: 86 mm.
