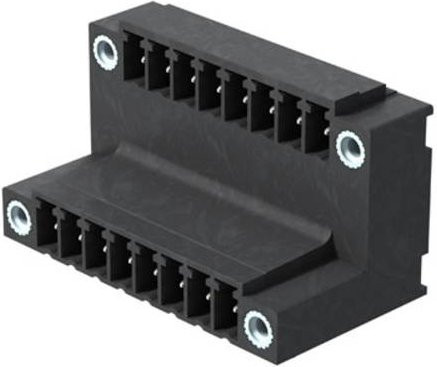

Die hochtemperaturfeste Doppelstock-Stiftleiste der Marke Weidmüller bietet eine effiziente Lösung für anspruchsvolle technische Anwendungen. Dieser spezialisierte Leiterplattensteckverbinder wurde gezielt für den Reflow-Lötprozess entwickelt und ermöglicht es dir, zwei Schnittstellen auf derselben Grundfläche in nur einem einzigen Arbeitsgang zu realisieren. Durch das intelligente Design mit zwei versetzten Ebenen wird ein freier Zugang zu jeder Reihe gewährleistet, was die Montage und Wartung erheblich erleichtert.

Mit einer Polzahl von 4 und einem präzisen Raster von 3,81 mm ist dieser Steckverbinder layoutkompatibel zu gängigen Systemen. Die schwarze Ausführung der Stiftleiste sorgt für eine klare optische Abgrenzung auf der Platine. Dank der 90° Abgangsrichtung (liegend) lässt sich der Baustein ideal in kompakten Gehäusen verbauen, bei denen der Platzbedarf begrenzt ist. Die verzinnten Anschlüsse mit einer Lötstiftlänge von 3,2 mm garantieren dabei eine zuverlässige und dauerhafte elektrische Verbindung.

Zusätzlich überzeugt die Komponente durch ihre hohe Belastbarkeit und Funktionalität. Der Steckverbinder ist für Spannungen von bis zu 320 V (IEC) bzw. 300 V (UL) ausgelegt und unterstützt Stromstärken von 17,5 A (IEC) bzw. 10 A (UL). Um die Fehlerquote in der Produktion zu minimieren, bietet das Bauteil integrierten Platz für Beschriftungen und Kodierung. So stellst du sicher, dass die Komponenten auch bei komplexen Installationen jederzeit eindeutig identifizierbar bleiben.
